VariAS-Blocks Brida x Brida

Las AS-Schneider VariAS-Blocks están diseñadas para sustituir a las instalaciones convencionales de válvulas múltiples y se acoplan estrechamente a la brida de la tubería de proceso, para conectar el proceso a los instrumentos. La válvula de aislamiento primaria debe ser de diseño de proceso. Las válvulas de aislamiento primaria y secundaria son, como estándar, válvulas de bola con bola flotante; la válvula de purga puede suministrarse como válvula de aguja con bonete roscado o como válvula de bola con bola T-Port de 3 vías. Las conexiones de proceso e instrumentación se suministran de serie con conexiones de brida según ASME B 16.5.

Las esclusas VariAS están disponibles en versiones de bloque simple y purga o de bloque doble y purga. Las válvulas VariAS están disponibles con un diámetro interior de 10, 14 y 20 mm.

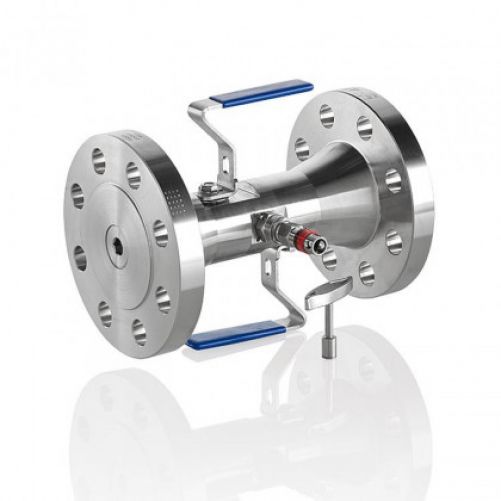

Referencia: DB4-NNBNNB-SE

Tipos DB VariAS-Block, Double Block & Bleed
4 Juntas de la empaquetadura y del cuerpo / Asiento de la bola: Grafito / PEEK
–
NN ASME Tamaño de brida: 2″, RF
B Clase de brida ASME: 300
NN ASME Tamaño de brida: 2″, RF
B Clase de brida ASME: 300
–
S Material: 1.4401 / 1.4404 / 316 / 316L
E Conexión de ventilación: 1/2 NPT hembra
