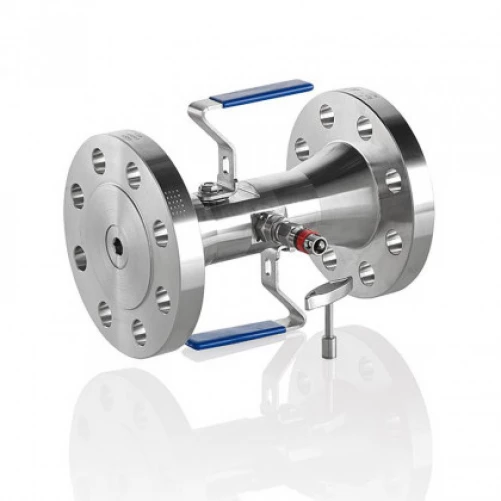

VariAS-Blocks Flangia x flangia

Le valvole AS-Schneider VariAS-Block sono progettate per sostituire le installazioni convenzionali a valvole multiple e sono strettamente accoppiate alla flangia della tubazione di processo, per collegare il processo agli strumenti. La valvola di isolamento primaria deve essere progettata per il processo. Le valvole di isolamento primarie e secondarie sono valvole standard a sfera con sfera flottante; la valvola di sfiato può essere fornita come valvola a spillo con coperchio a vite o a sfera con sfera a 3 vie T-Port. Le connessioni al processo e alla strumentazione sono fornite di serie con connessioni a flangia secondo ASME B 16.5.

I blocchi VariAS sono disponibili in versione monoblocco e spurgo o doppio blocco e spurgo. I blocchi VariAS sono disponibili con alesaggio di 10, 14 e 20 mm.

Codice prodotto: DB4-NNBNNB-SE

Tipi DB VariAS-Block, Double Block e Bleed
4 Guarnizioni del corpo e dell'imballaggio / Sede della sfera: grafite / PEEK
–
NN Dimensione flangia ASME: 2″, RF
B Classe flangia ASME: 300
NN Dimensione flangia ASME: 2″, RF
B Classe flangia ASME: 300
–
S Materiale: 1.4401 / 1.4404 / 316 / 316L
E Connessione di sfiato: 1/2 NPT femmina
