Monoflange di processo

Le monoflange di processo AS-Schneider (un termine frequentemente usato è anche Slimline Monoflange) sono progettate per sostituire la tradizionale valvola di isolamento primaria e sono strettamente accoppiate alla flangia della tubazione di processo, per collegare il processo agli strumenti. La valvola di isolamento primaria deve essere progettata per il processo, quindi si tratta di una valvola con bussola OS&Y. La valvola di isolamento secondario e la valvola di spurgo sono dotate di bonnet avvitati. La combinazione di valvole per tubazioni e strumenti in un'unica unità ha favorito diversi mercati. La connessione standard per strumenti a pressione è 1/2 NPT femmina, mentre le connessioni standard di processo sono dotate di connessioni a flangia secondo ASME B 16.5. AS-Schneider fornisce valvole assiali, radiali o a doppia uscita per il montaggio a flangia orizzontale o verticale.

Le monoflange sono disponibili in versione Block, Block & Bleed o Double Block & Bleed.

Codice prodotto: MGB-NNELN4-SC

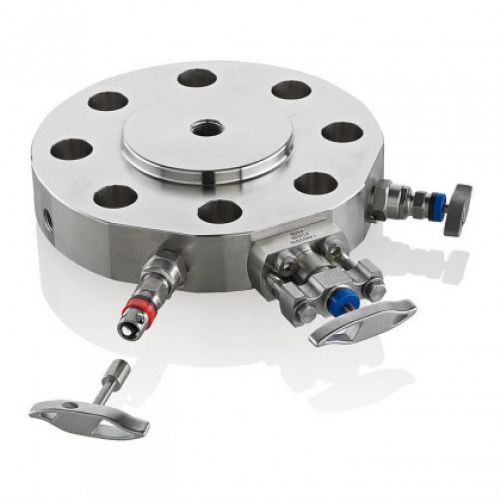

Monoflangia di processo MG, tipi a doppio blocco e spurgo
B Imballaggio: grafite
–
NN Dimensione flangia ASME: 2″, RF
E Classe flangia ASME: 900 / 1.500
LN4 Connessione di uscita: 1/2 NPT femmina
–
S Materiale: 1.4401 / 1.4404 / 316 / 316L
C Connessione di sfiato: 1/4 NPT femmina
