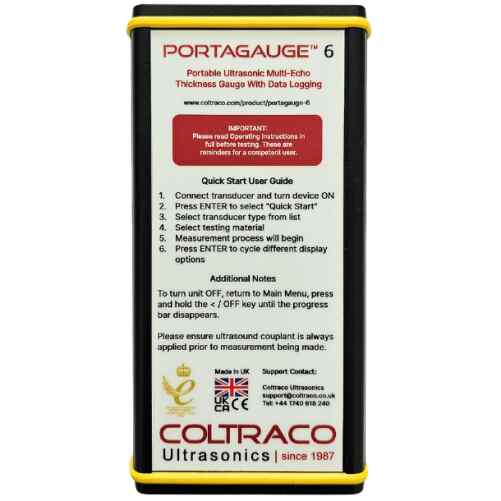

Medidor de espesor ultrasónico de ecos múltiples
El medidor de espesores por ultrasonidos de eco múltiple Portagauge® 6 es un medidor de espesores muy preciso y fiable para medir el espesor de diversos metales y plásticos duros. Se ha desarrollado para cumplir la norma BS EN 15317:2013, que es la norma para pruebas de ultrasonidos, caracterización y verificación de equipos de medición de espesor por ultrasonidos.
El Portagauge® 6 es capaz de ignorar cualquier revestimiento de hasta 20 mm de grosor, lo que permite medir el grosor real del material.
Nos esforzamos por ofrecer instrumentos de la máxima calidad, construidos con materiales de calidad excepcional en el Reino Unido, y mantener unos precios competitivos a escala mundial gracias a nuestra posición única en I+D.
Algunas de las principales ventajas del Portagauge® 6 frente a nuestros competidores:
- Puede ignorar capas de pintura de hasta 20 mm de grosor, proporcionándole el grosor real del material con una precisión de +/- 0,1 mm.
- Unidades de medida disponibles en unidades métricas (milímetros) e imperiales (pulgadas).
- Se incluyen las funciones A-scan y osciloscopio para ayudarle en sus mediciones, observar el estado del material y ayudarle a verificar el correcto eco de retorno, asegurándose de que mide el grosor de pared correcto.
- Registro de datos - Guarde las mediciones directamente en el medidor de espesores por ultrasonidos con sólo pulsar un botón. Con 4 MB de almacenamiento interno en el medidor de espesor Portagauge® 6, puede almacenar hasta 200.000 lecturas antes de que se llene el almacenamiento interno. Fácil exportación/descarga a PC mediante USB.
- Alarma de espesor mínimo, establezca un espesor mínimo aceptado del material que se va a comprobar, y el Portagauge® 6 emitirá una alarma durante la comprobación cuando el espesor medido sea inferior al nivel mínimo introducido.
- Hemos probado una amplia gama de materiales, incluyendo varios metales y plásticos duros, y tenemos una base de datos incorporada en nuestro Portagauge® 6 con datos de velocidad del sonido de más de 14 materiales diferentes para mayor comodidad, incluyendo una opción para introducir materiales personalizados.
- Para aplicaciones marítimas, cumple los requisitos de la Sociedad de Clasificación para equipos de medición de espesores marítimos y dispone de retroiluminación LCD para trabajar en zonas oscuras y de baja visibilidad.
- Autonomía de hasta 12 horas de uso continuo con una pila PP3 estándar de 9 V de fácil sustitución, con modo de ahorro de batería: se apaga tras 30 segundos de inactividad.
- Conexión de alimentación USB, cuando se conecta a una fuente de alimentación a través del puerto USB, el Portagauge® 6 funciona con alimentación USB, ahorrando batería y permitiendo un uso continuo cuando se conecta a la red eléctrica.
- Asistencia técnica y asesoramiento durante toda la vida útil del aparato. Estamos a su disposición para ayudarle en su aplicación.
Ofrecemos una amplia gama de opciones de sensores de doble elemento, con distintas frecuencias y tamaños, así como la opción de sensor de alta temperatura, por lo que, independientemente del entorno o la aplicación, tenemos el sensor ideal para sus necesidades:
- Nuestro sensor estándar de elemento dual de 2,5 MHz (número de modelo DE2,5-14) es nuestra opción de sensor más robusta y utilizada para mediciones de espesor de metales. Tiene una cara de sensor de 14 mm de diámetro y un rango de medición de 1,5 mm - 100,0 mm.
- Nuestro sensor de doble elemento de 5,0 MHz (número de modelo DE5.0-10) es nuestra segunda opción de sensor más popular y se utiliza a menudo para medir el grosor de las paredes de tuberías pequeñas. Tiene una cara de sensor de 10 mm de diámetro y puede medir con fiabilidad en tuberías de al menos 25,0 mm (1") de diámetro. Tiene un rango de medición de 1,5 mm a 100,0 mm.
- Nuestro sensor de doble elemento de 5,0 MHz (número de modelo DE5.0-6) se utiliza principalmente para medir el grosor de las paredes de las tuberías más pequeñas. Tiene una cara de sensor de 6 mm de diámetro y puede medir con fiabilidad en tuberías de al menos 15,0 mm (1/2") de diámetro. Tiene un rango de medición de 1,5 mm a 50,0 mm.
- Capacidad de eco múltiple

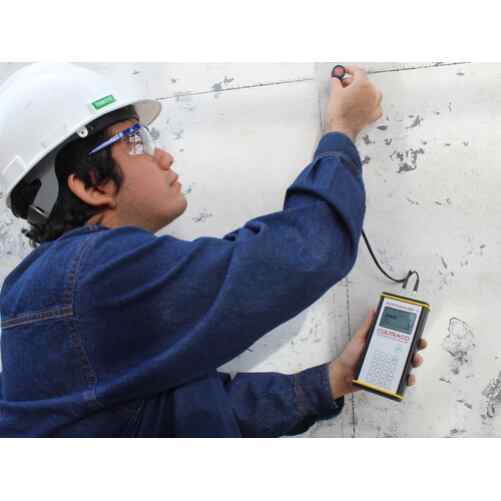

Mida fácilmente el espesor de materiales a través de capas de pintura/revestimientos sin necesidad de retirarlos. El medidor de espesores por ultrasonidos Portagauge® 6 mide a través de revestimientos protectores y proporciona mediciones de espesor precisas y fiables. Esto le ayuda a determinar el nivel de corrosión o erosión sin arriesgarse a sufrir más daños por corrosión.
Contenido de la caja

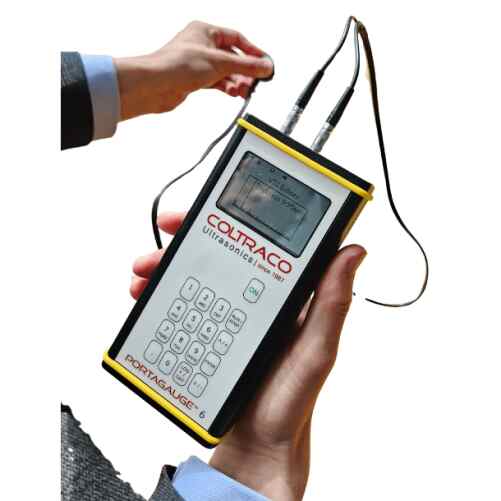

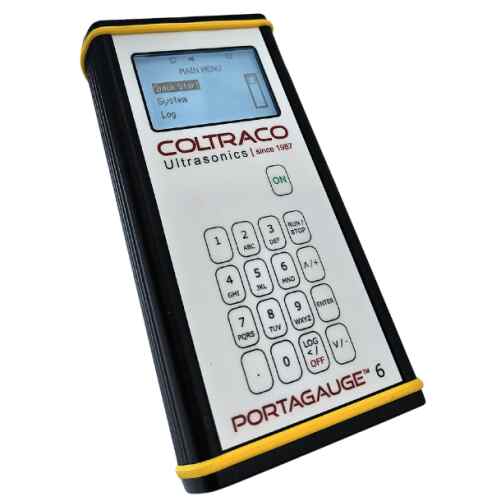

- Portagauge® 6 Unidad principal: Unidad principal electrónica de mano y a pilas
- Sensor de espesor ultrasónico estándar de 2,5 MHz (modelo n.º DE2,5-14) de doble elemento: La opción de sensor más robusta y utilizada para medir el espesor de metales
- Bloque de prueba metálico de 5 mm: Bloque metálico de 25 mm x 25 mm y 5 mm de grosor para comprobar si el equipo funciona correctamente
- Agente de embrague ultrasónico: Para garantizar un buen contacto entre el sensor y el material
- Guía del usuario: Contiene más información sobre la funcionalidad de la herramienta y cómo utilizarla
- Certificado de calibración: Como prueba de que la unidad ha sido probada y funciona antes de su envío.
- Funda de transporte robusta: Para mayor portabilidad y facilidad de transporte
Especificaciones técnicas
Especificaciones técnicas
|
|
---|
Dimensiones |
|
Rango de medición en acero | 1,50 mm - 100,00 mm |
Tipos de material | La mayoría de los metales y plásticos, la base de datos incorporada contiene los siguientes: Acero al carbono, Acero inoxidable 304, Acero inoxidable 316, Hierro fundido, Hierro dúctil, Cobre, PVC, Plomo, Nylon, Polietileno (PE), Aluminio, Amianto, Fibra de vidrio, Vidrio. |
Precisión | +/- 0,1 mm |
Resolución | +/- 0,01 mm |
Unidades de medida | Sistema métrico (mm) e imperial (pulgadas) |
Modo de medición | Eco múltiple (ignora el revestimiento de pintura de hasta 20 mm de grosor) |
Registro de datos | Almacenamiento interno de 4 MB para el registro de datos, capaz de registrar hasta 200.000 mediciones de espesor.
Los registros incluyen la fecha, la hora, un identificador establecido por el usuario y la medición del grosor, y pueden descargarse a un PC a través del puerto micro-USB. |
Frecuencia | 2,25 MHz, 2,5 MHz, 5,0 MHz |
Mostrar | Gráficos de 128 x 68 píxeles con retroiluminación para trabajar en condiciones de poca visibilidad |
Características adicionales |
|
Alimentación | Pila PP3 de 9 V, hasta 12 horas de uso continuo con apagado automático tras 30 segundos de inactividad
Opción de alimentación ininterrumpida mediante puerto micro USB |
Temperatura de funcionamiento | Unidad principal: -10°C a +65°C |
Clasificación IP | Unidad principal: caja IP 65 |
Tipo de sensor | Elemento doble con cable LEMO-00 de 0,9 m |
Opciones de sensores |
|
Certificaciones |
|
Garantía |
|
