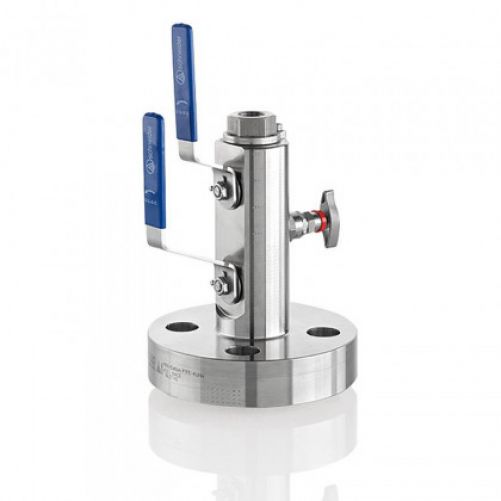

VariAS-Blocks Bride x Filet

Les VariAS-Blocks d'AS-Schneider sont conçus pour remplacer les installations conventionnelles à vannes multiples et sont étroitement couplés à la bride de la tuyauterie du procédé, pour connecter le procédé aux instruments. La vanne d'isolation primaire doit être de conception industrielle. Les vannes d'isolation primaire et secondaire sont, en standard, des vannes à sphère flottante. La vanne de purge peut être fournie sous forme de vanne à pointeau avec chapeau vissé ou de vanne à sphère avec un orifice en T à trois voies. Le raccord standard pour instrument de pression est de 1/2 NPT femelle, les raccords standard pour processus sont fournis avec des raccords à bride conformes à la norme ASME B 16.5. Les AS-Schneider VariAS-Blocks sont dotés d'une sortie axiale et sont normalement utilisés pour les installations verticales (robinet vertical).

Les VariAS-Blocks sont disponibles en version simple bloc et purge ou double bloc et purge. Des options telles que les applications d'échantillonnage et d'injection sont également disponibles. Les VariAS-Blocks sont disponibles avec des alésages de 10, 14 et 20 mm.

Référence Fabricant : DB2-NACLN4-SF

DB VariAS-Block, types Double Block & Bleed, alésage 10 mm
2 Garniture et joints de corps / siège de la bille : Graphite / PTFE renforcé
–
NA Taille de la bride ASME : 1/2″, RF
C Classe de bride ASME : 600
LN4 Connexion de sortie : 1/2 NPT femelle
–
S Matériau : 1.4401 / 1.4404 / 316 / 316L
F Raccordement de l'évent : 1/2 NPT femelle bouché
