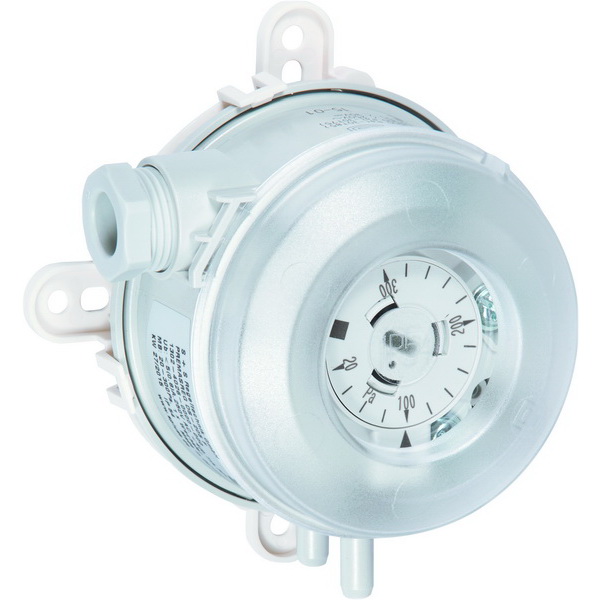

DS-205 D 100...1000Pa Pressostat différentiel pour l'air avec jeu de tuyaux ASD-06

Le pressostat différentiel mécanique / contrôleur de pression différentielle PREMASREG~ DS2 avec socle de montage en plastique convient à la surveillance des surpressions, des sous-pressions et des pressions différentielles de l'air, des fluides gazeux non agressifs et non inflammables dans les conduits d'air, les dispositifs de travail et d'aération. Pour la surveillance du débit au niveau des éléments chauffants électriques, ainsi que pour la détection des ruptures de fils, la surveillance des filtres et la protection contre les erreurs de pression d'air, pour la surveillance des ventilateurs, des clapets d'air ou en tant que contrôleur de valeur limite. Le réglage des points de commutation s'effectue à l'aide de l'échelle de réglage interne. Les interrupteurs sont réglés en usine. Le pressostat différentiel PREMASREG~ DS2 est livré avec le kit de raccordement ASD-06 (tuyau de raccordement de 2 m, deux embouts de raccordement, vis).

Pression maximale	5000 Pa (50 mbar)
Gamme de pression	grande précision de réglage grâce à une échelle individuelle gravée au laser pour chaque interrupteur
Plage de pression (réglable)	100...1000 Pa (1.0...10.0 mbar)
Pouvoir de coupure (charge de contact)	5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC
Contact	contact inverseur unipolaire libre de potentiel, contact multicouche, plaqué or (compatible DDC)
Température des médias	-30 ...+85 °C
Différence de fonctionnement approx.	0,4 mbar ± 15 %
Raccord de pression	P1 (+) pour une pression plus élevée P2 (-) pour une pression inférieure Ø 6,2 mm (embouts)
Raccordement électrique	0,14 - 1,5 mm2, par l'intermédiaire des vis de la carte de circuit imprimé
Logement	base : matériau PC (10 % GF), couleur gris clair (similaire à RAL 7035), Couvercle encliquetable : matériau PC, transparent, presse-étoupe PG 11 avec décharge de traction
Membrane	silicone, LSR (Liquid Silicon Rubber), tempéré à +200 °C, sans dégagement gazeux, sans LABS, pas d'émission de substances inhibitrices de l'adhérence du vernis), stabilité à long terme des points de commutation grâce aux membranes à billes trapézoïdales
Humidité	< 90 % r. H., air non précipité
Montage	par anneau de base à 4 trous, en plastique (inclus dans la livraison), position de montage recommandée : vertical (raccords de pression vers le bas) - réglage d'usine, horizontal (capuchon vers le haut/bas)
Classe de protection	II (selon EN 60 730)
Type de protection	IP 54 avec couvercle supérieur (selon EN 60529)
Normes	Conformité CE, directive basse tension 2014/ 35/ UE
Tests	DVGW (selon DIN 1854), VDE 0630, EN 61058, directive sur les appareils à gaz 2009/ 142/ EU, CE 0085 A P 0918
Fonction	Le contact 1 - 2 s'interrompt en cas de pression/ pression différentielle augmente jusqu'à la valeur prédéfinie. Les contacts 1 à 3 se ferment lorsque la pression ou la pression différentielle est atteinte. et peut être utilisé comme contact de signalisation.



Poids	1 kg
Marque	S+S Regeltechnik
