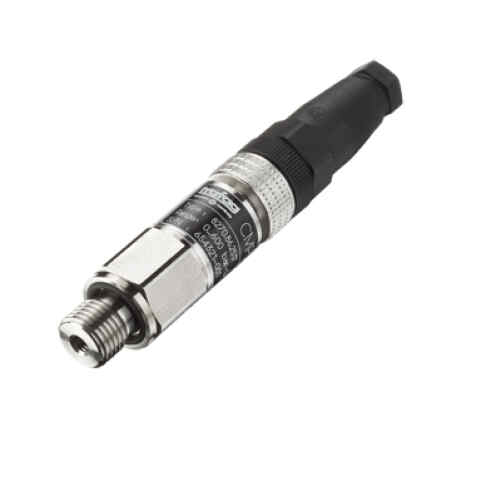

CANopen transmissor de pressão CMP-8271 CMP250.0M / 0...250.0 Bar

O CANopen miniature CMP transmissor de pressão baseia-se na tecnologia patenteada de película fina sobre aço da Trafag, que oferece alta precisão e estabilidade a longo prazo, mesmo em ambientes difíceis. A Trafag AG lançou o transmissor de pressão CMP 8271 que implementa o perfil de dispositivo CANopen CiA 404 para dispositivos de medição. Estão disponíveis variantes de sensores para medições de pressão relativa e absoluta de 0,25 bar a 700 bar com uma resolução de 0,01 %. O sistema de sensor totalmente soldado sem vedações adicionais utiliza o princípio de medição de película fina sobre aço. A sua resistência a choques (até 100 g) e vibrações (até 50 g) e temperatura de funcionamento de -40 °C a +125 °C tornam-no adequado para ambientes agressivos em aplicações exigentes, incluindo hidráulica (móvel), construção de motores, bancos de ensaio, etc.

O dispositivo suporta taxas de bits CAN de 10 kbit/s a 1 Mbit/s com detecção automática da taxa de bits e identificador CAN de 11 bits e 29 bits. Estão disponíveis parâmetros de gravação para comunicação CANopen e parâmetros de aplicação, bem como actualização flash. O transmissor pode produzir uma mensagem de emergência. Também suporta uma função de auto-arranque de acordo com a estrutura do CiA 302 CANopen para camadas de aplicação adicionais. Através do LSS (layer setting services) implementado de acordo com o CiA 305, o ID do nó e a taxa de bits do dispositivo podem ser configurados através da rede CANopen.

O dispositivo implementa o perfil do dispositivo CiA 404 CANopen para dispositivos de medição e controladores de circuito fechado. A frequência de medição e transmissão pode ser de até 1 kHz. Unidades físicas ajustáveis em tamanho, tais como bar, Pa, psi, mmHg, mmWC, atm, a, °C, °F e K são seleccionáveis. Podem ser definidos quatro limiares de pressão e quatro de temperatura. Além disso, a função auto-zero é implementada. Os dois TPDOs (Transmit Process Data Objects) disponíveis podem ser accionados por um evento ou por um temporizador e transmitidos ciclicamente. O servidor SDO implementado permite a leitura/escrita dos parâmetros do dicionário CANopen object dictionary do dispositivo. O fabricante também fornece o CMP 8270 especificamente para gamas de medição até 600 bar.

Opção:

Marca	Trafag
Gama de pressão (Bar)	0 ... 2.5, 0 ... 4, 0 ... 6, 0 ... 10, 0 ... 16, 0 ... 25, 0 ... 40, 0 ... 100, 0 ... 250, 0 ... 400
Saída	Protocolo CANopen bus,ID do nó de pré-ajuste = 1, taxa de baud = 20 kbps
Precisão @25°c digitar.	± 0.5
Ligação de processo	G1/4" BSP externo
Ligação eléctrica	M12x1, 5-pólos
