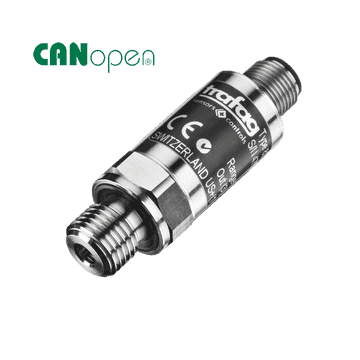

Trasmettitore di pressione CANopen CMP-8271 CMP250.0M / 0...250.0 Bar

Il trasmettitore di pressione miniaturizzato CANopen CMP si basa sulla tecnologia proprietaria Trafag del film sottile su acciaio, che offre elevata precisione e stabilità a lungo termine anche in ambienti difficili. Trafag AG ha rilasciato il trasmettitore di pressione CMP 8271 che implementa il profilo CANopen CiA 404 per i dispositivi di misura. Sono disponibili varianti del sensore per misure di pressione relativa e assoluta da 0,25 bar a 700 bar con una risoluzione di 0,01 %. Il sistema di sensori completamente saldato, senza guarnizioni aggiuntive, utilizza il principio di misurazione a film sottile su acciaio. La resistenza agli urti (fino a 100 g) e alle vibrazioni (fino a 50 g) e la temperatura di esercizio da -40 °C a +125 °C lo rendono adatto ad ambienti difficili in applicazioni impegnative come l'idraulica (mobile), la costruzione di motori, i banchi di prova, ecc.

Il dispositivo supporta bitrate CAN da 10 kbit/s a 1 Mbit/s con rilevamento automatico del bitrate e identificatore CAN a 11 e 29 bit. Sono disponibili il salvataggio dei parametri per la comunicazione CANopen e dei parametri applicativi e l'aggiornamento della memoria flash. Il trasmettitore può produrre un messaggio di emergenza. Supporta inoltre una funzione di autoavvio secondo il framework CANopen CiA 302 per livelli applicativi aggiuntivi. Attraverso i servizi LSS (layer setting services) implementati secondo CiA 305, è possibile configurare l'ID del nodo e la velocità di trasmissione del dispositivo attraverso la rete CANopen.

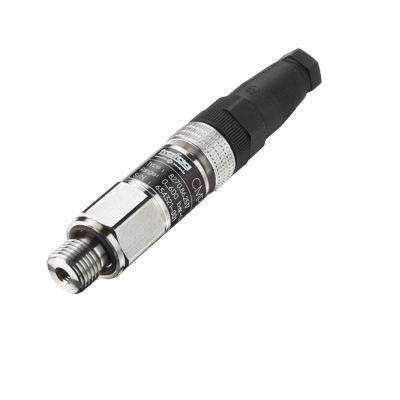

Il dispositivo implementa il profilo CANopen CiA 404 per dispositivi di misura e controllori ad anello chiuso. La frequenza di misura e di trasmissione può raggiungere 1 kHz. Sono selezionabili unità fisiche regolabili come bar, Pa, psi, mmHg, mmWC, atm, at, °C, °F e K. È possibile definire quattro soglie di pressione e quattro soglie di temperatura. Inoltre, è implementata la funzione di autoazzeramento. I due TPDO (Transmit Process Data Objects) disponibili possono essere attivati da un evento o da un timer e trasmessi ciclicamente. Il server SDO implementato consente di leggere/scrivere i parametri del dizionario degli oggetti CANopen del dispositivo. Il produttore fornisce anche il CMP 8270 specifico per campi di misura fino a 600 bar.

Opzione:

Marchio	Trafag
Campo di pressione (Bar)	0 ... 2.5, 0 ... 4, 0 ... 6, 0 ... 10, 0 ... 16, 0 ... 25, 0 ... 40, 0 ... 100, 0 ... 250, 0 ... 400
Uscita	Protocollo bus CANopen, pre-regolazione ID nodo = 1, baud rate = 20 kbps
Precisione @25°c tipica.	± 0.5
Connessione al processo	G1/4" BSP esterno
Collegamento elettrico	M12x1, 5 poli
