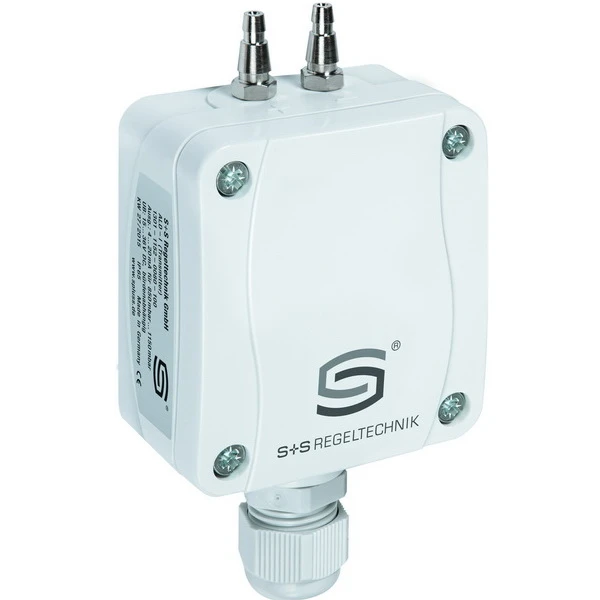

Premasgard 1115-I (vh 1112) 4…20mA + / -5000 Pa, Druk-en verschilomvormer met omschakelbaar meetbereik

De kalibreerbare druksensoren PREMASGARD~ 1115 met acht omschakelbare meetbereiken en optioneel display, dienen voor het meten van over-, onder- of verschildruk in lucht. Het pi~zoresistieve meetelement is temperatuurgecompenseerd en garandeert een hoge betrouwbaarheid en nauwkeurigheid. De druktransmitter beschikt over een drukknop voor een handmatige nulpuntsbepaling en over een instelbare offset. Hij wordt onder andere gebruikt in cleanrooms, medische-, en filtertechnieken, luchtkanalen, spuitcabines en grootkeukens, voor filterbewaking en volstandsmeting of voor het aansturen van frequentieregelaars. Het meetmedium is lucht (niet condenserend) of gasvormige, niet agressieve, niet brandbare media. De verschildruksensor is inclusief aansluitset ASD-06 (2 m aansluitslang, twee drukaansluitnippels, schroeven).

Voltage supply	15…36 V DC depending on working resistance, residual ripple stabilised ± 0.3 V
Power consumption	< 1 W at 24 V DC; < 2 VA at 24 V AC
Working resistance	Ra (ohm) = (Ub -14 V)/ 0.02 A for I variant
Output	4…20 mA
Output signal	4…20 mA
Measuring function	Differential pressure, volume flow (square root output signal)
Measuring ranges	multi-range switching with 8 switchable measuring ranges
Media temperature	-20…+50°C
Pressure connection	4/ 6 x 11 mm (hoses Ø = 4/ 6 mm), metal pressure connection nozzles
Type of pressure	differential pressure
Accuracy	(5000 Pa): ± typically 50 Pa compared to the calibrated reference device
Zero point offset	± 5 % of final value
Above- ⁄ below-pressure	max. 5 x pressure range
Medium	clean air and non-aggressive, non-combustible gases
Signal filtering	switchable 1 s/ 10 s
Electrical connection	2- or 3-wire connection 0.14 – 1.5 mm² via terminal screws
Cable connection	cable gland, plastic (M 16 x 1.5; with strain relief, exchangeable, max. inner diameter 10.4 mm) or M12 connector according to DIN EN 61076-2-101 (optional on request)
Housing	plastic, UV-stabilised, material polyamide, 30 % glass-globe reinforced, with quick-locking screws (slotted/ Phillips head – combination), colour traffic white (similar to RAL 9016)
Housing dimensions	72 x 64 x 37,8 mm (Tyr 1)
Cable gland	M 16 x 1.5, including strain relief, exchangeable, max. inner diameter 10.4 mm
Long-term stability	± 1 %/ year
Hysteresis	0.3 % of final value
Media contacting parts	ms, Ni, Nylon, PU, Si, PVC with plasticisers
Temperature drift values	± 0.1 % of final value/ °C
Linearity	< ± 1 % of final value
Air humidity	< 95 % r. H., non-precipitating air
Protection class	III (according to EN 60 730)
Protection type	IP 65 (according to EN 60 529)
Standards	CE conformity, electromagnetic compatibility according to EN 61326, according to EMC Directive 2014/ 30/ EU

Gewicht	1 kg
Merk	S+S Regeltechnik
