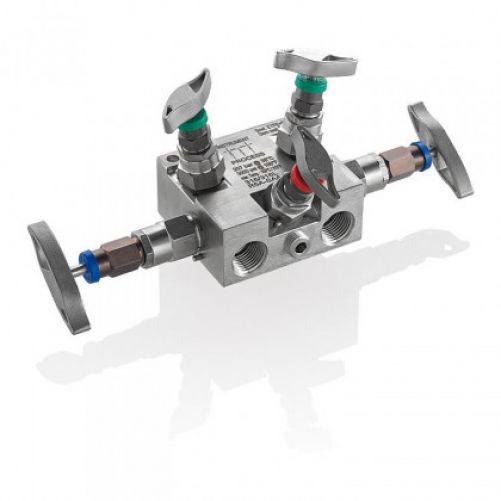

Collettori a 5 valvole tipo R5A/R5S

I collettori AS-Schneider con sede morbida montati a distanza dei tipi R5A/R5S sono progettati per l'installazione a distanza dai trasmettitori di pressione differenziale. Le connessioni di ingresso e di uscita, come standard, sono filettate 1/2 NPT femmina. L'attacco di sfiato standard è da 1/4 NPT femmina e viene fornito di serie con un tappo Bug Plug. Le porte di prova da 1/4 NPT femmina sono tappate di default.

Dimensioni del foro:

- Valvole di isolamento - 1/4″ (6,35 mm) o 3/8″ (9,5 mm)
- Valvole di equalizzazione e sfiato - 0,138″ (3,5 mm)

La connessione tra processo e strumento è completamente rotabile grazie alla sede della valvola a cono delle valvole di isolamento.
