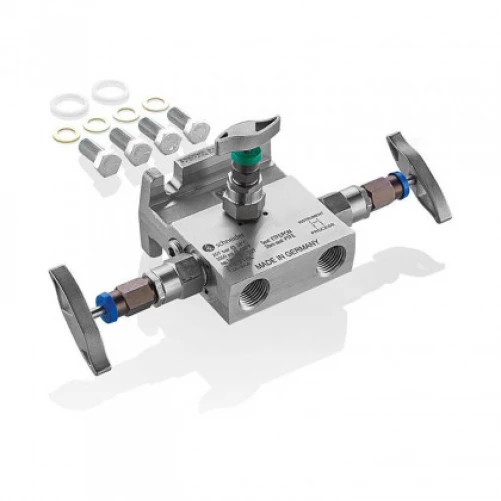

Collettori a 3 valvole tipi T3A/T3S

I collettori a sede morbida AS-Schneider per il montaggio diretto dei tipi T3A/T3S sono progettati per il montaggio diretto sui trasmettitori di pressione differenziale. Le connessioni di ingresso (connessione al processo), come standard, sono filettate 1/2 NPT femmina. I collettori standard a 3 valvole dei tipi T3A/T3S non hanno connessioni di sfiato. Per il montaggio del manifold sul trasmettitore sono necessari kit di accessori, comprese le rondelle, poiché i manifold sono dotati di fori per bulloni scanalati.

Dimensioni del foro:

- Valvole di isolamento - 1/4″ (6,35 mm) o 3/8″ (9,5 mm) - Valvole di equalizzazione
- 0,138″ (3,5 mm)La connessione tra processo e strumento è completamente rotabile grazie alla sede della valvola a cono delle valvole di isolamento.

Codice prodotto: T3S-SKA-1D

Manifold tipo T - Filettatura x flangia
3 Quantità Cofani: 3
Design del collettore S - Dimensioni foro valvole isolate: 3/8″ (9,5 mm)
–
S Materiale: 1.4401 / 1.4404 / 316 / 316L
K Guarnizione dello stelo / Imballaggio: O-Ring FKM
A Materiale del sedile: ETFE x POM
–
1 Kit di accessori: in CS - per il montaggio di trasmettitori con flangia tradizionale
D Opzione: isolamento dielettrico
