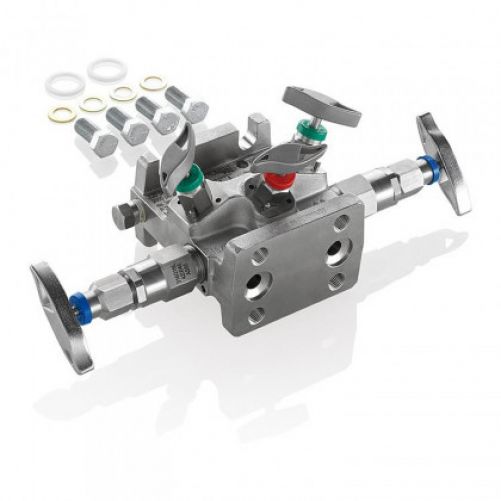

5 Distribuidores de Válvulas dos tipos H5A/H5S

Os colectores de montagem directa com sede macia AS-Schneider dos tipos H5A/H5S foram concebidos para montagem directa em transmissores de pressão diferencial. A ligação de entrada (ligação ao processo), como padrão, é do tipo flangeado. A ligação de ventilação padrão é de 1/4 NPT fêmea e é fornecida com um tampão de insecto instalado como padrão. Os orifícios de teste 1/4 NPT fêmea estão tapados por defeito. São necessários kits de acessórios, incluindo anilhas, para a montagem do colector no transmissor, uma vez que os colectores são fornecidos com orifícios para parafusos com ranhuras.

Tamanho do furo:

- Válvulas isoladas - 1/4″ (6,35 mm) ou 3/8″ (9,5 mm)
- Válvulas de Equalização e Ventilação - 0.138″ (3,5 mm)

A ligação do processo ao instrumento é totalmente rodável devido à sede da válvula de concepção cónica das válvulas de isolamento.

Peça n.º: H5S-SKB

H Colector tipo T - Flange x Flange
5 Bónus de quantidade: 5
S Concepção do colector - Válvulas isoladoras de tamanho de furo: 3/8″ (9,5 mm)
–
S Material: 1.4401 / 1.4404 / 316 / 316L
K Selo de haste / Embalagem: O-Ring FKM
B Material do assento: POM x POM
