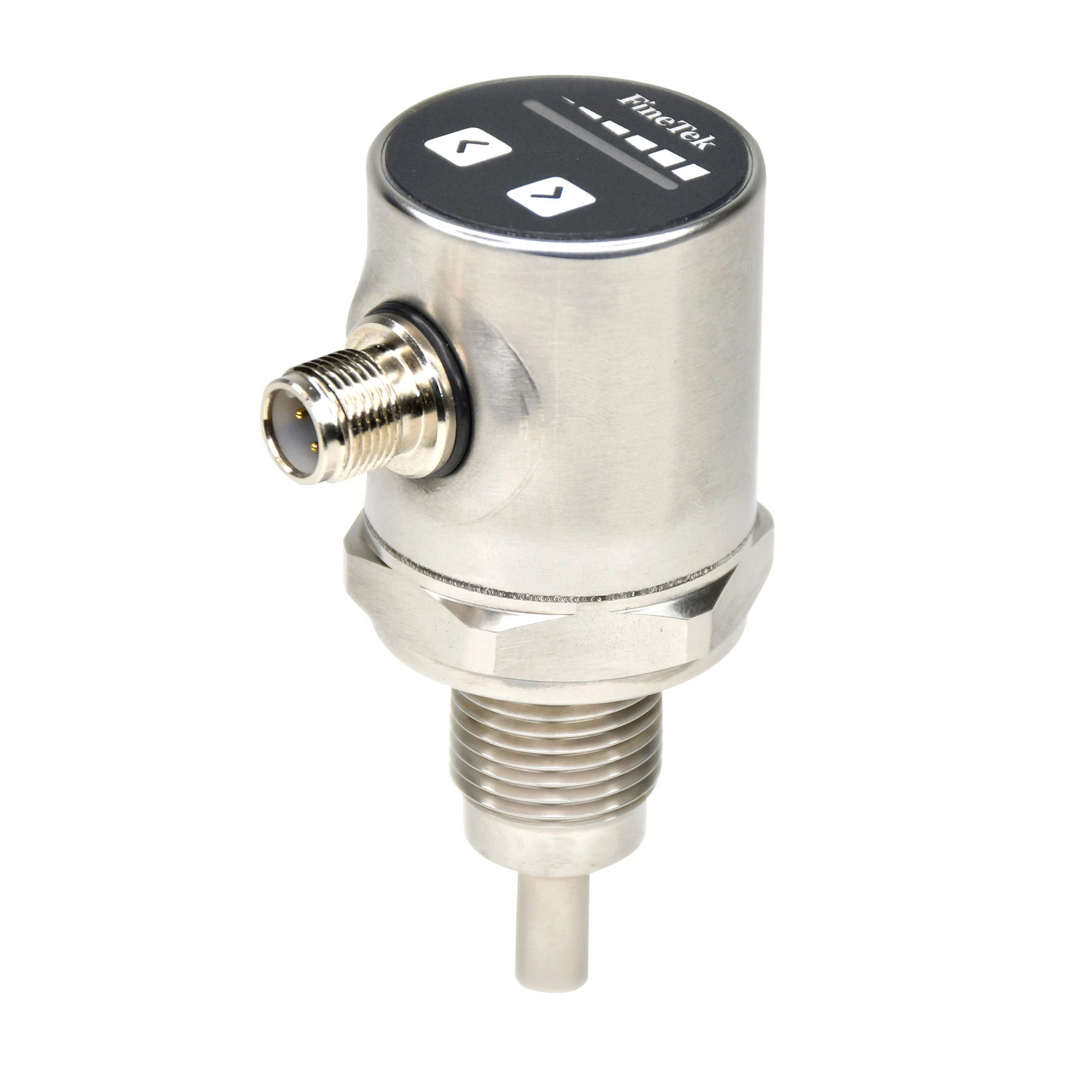

Thermische dispersie stroomschakelaar | SPX20000, insteeklengte 25mm, G1/4″

Thermische dispersie-stroomsensoren meten de snelheid van een vloeistof in een pijp of kanaal.
De sonde van de sensor bevat twee belangrijke componenten: een verwarmingssensor en een temperatuursensor.
De verwarmingssensor is het dichtst bij de stromende vloeistof geplaatst en levert constante warmte.
De temperatuursensor meet de temperatuur die door de verwarmingssensor wordt afgegeven.

Wanneer er vloeistof stroomt, is er een temperatuurverschil tussen de twee sensoren.
Dit temperatuurverschil is evenredig met de stroomsnelheid (snel stromende vloeistoffen veroorzaken een groter temperatuurverschil en omgekeerd). Omdat het apparaat geen bewegende onderdelen bevat, is er geen slijtage en heeft het een lange levensduur.

Toepassingsgebieden:
Petrochemie, waterkrachtcentrales, scheepswerven, HVAC-systemen, staalindustrie, voedingsmiddelen- en drankenindustrie, farmaceutische sector, optiek en halfgeleiderindustrie, koelwater stroming controle – in principe elke leiding waarin stroming van vloeistof gemeten moet worden.

SPX2 Specifications
Measuring range (Flow rate)	1~150 cm/s (water)
Ambient temp.	-20~80°C
Medium temp.	-20~85°C
Alarm output	Open: NPN/PNP (250mA) Relay:0.3A@125VAC,1A@30 VDC (NO or NC)
Operating pressure	100 bar (max.)
LED indicator	Red LED: flow rate is below the set point. Orange LED: flow rate is at the set point. Green LED: shows flow speed.
Housing	SUS304
Wetted material	SUS304
Protection level	IP67
Time to warm-up	15 seconds
Connection thread	G1/2
Power consumption	19~36Vdc
Power consumption	150mA(Max.at 24VDC)
Wiring	M12 4PIN Cable: 3 wires (NPN/PNP)/4 wires Relay (NO or NC) Power supply – brown, Grounding – blue, Output – black, Output – green/white (for relay)
