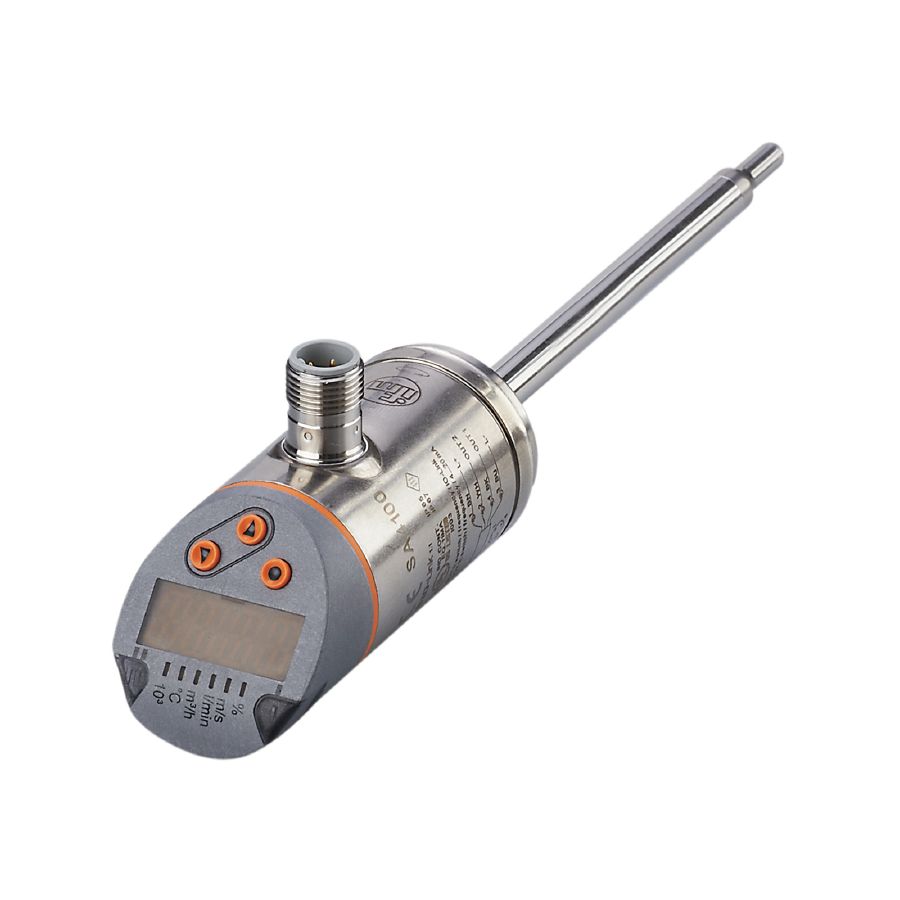

Stroomschakelaar met analoge uitgang | SA4100

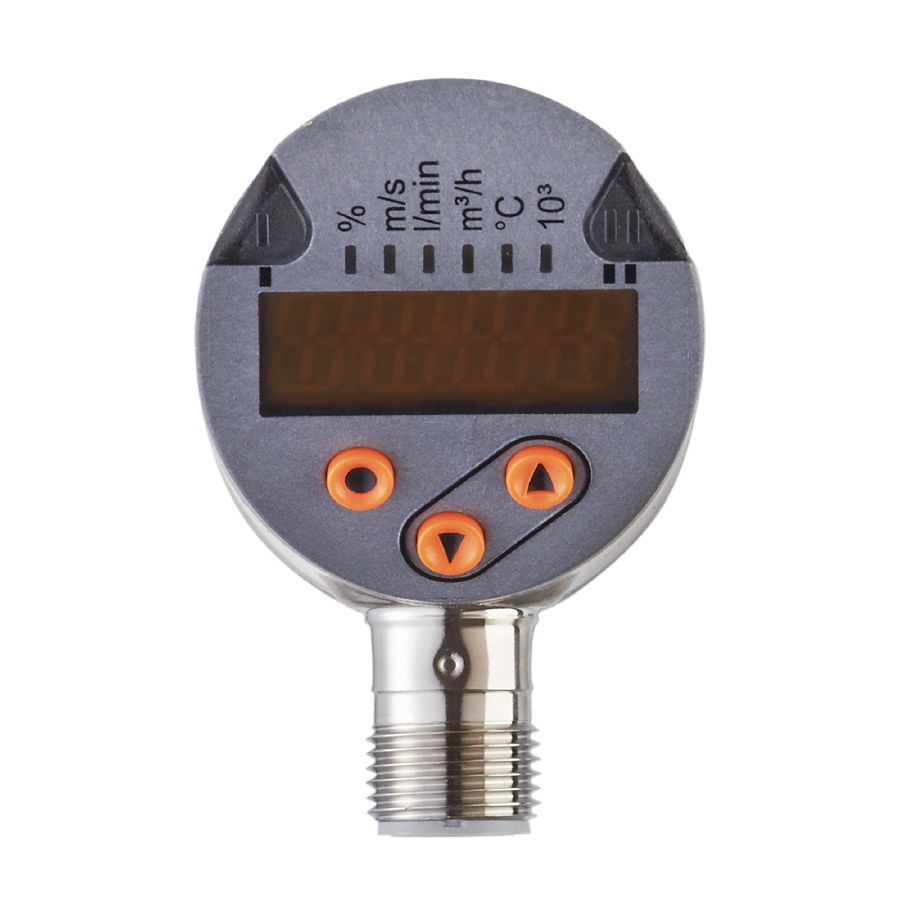

Stroomschakelaar met analoge uitgang | SA4100 - Afbeelding 2

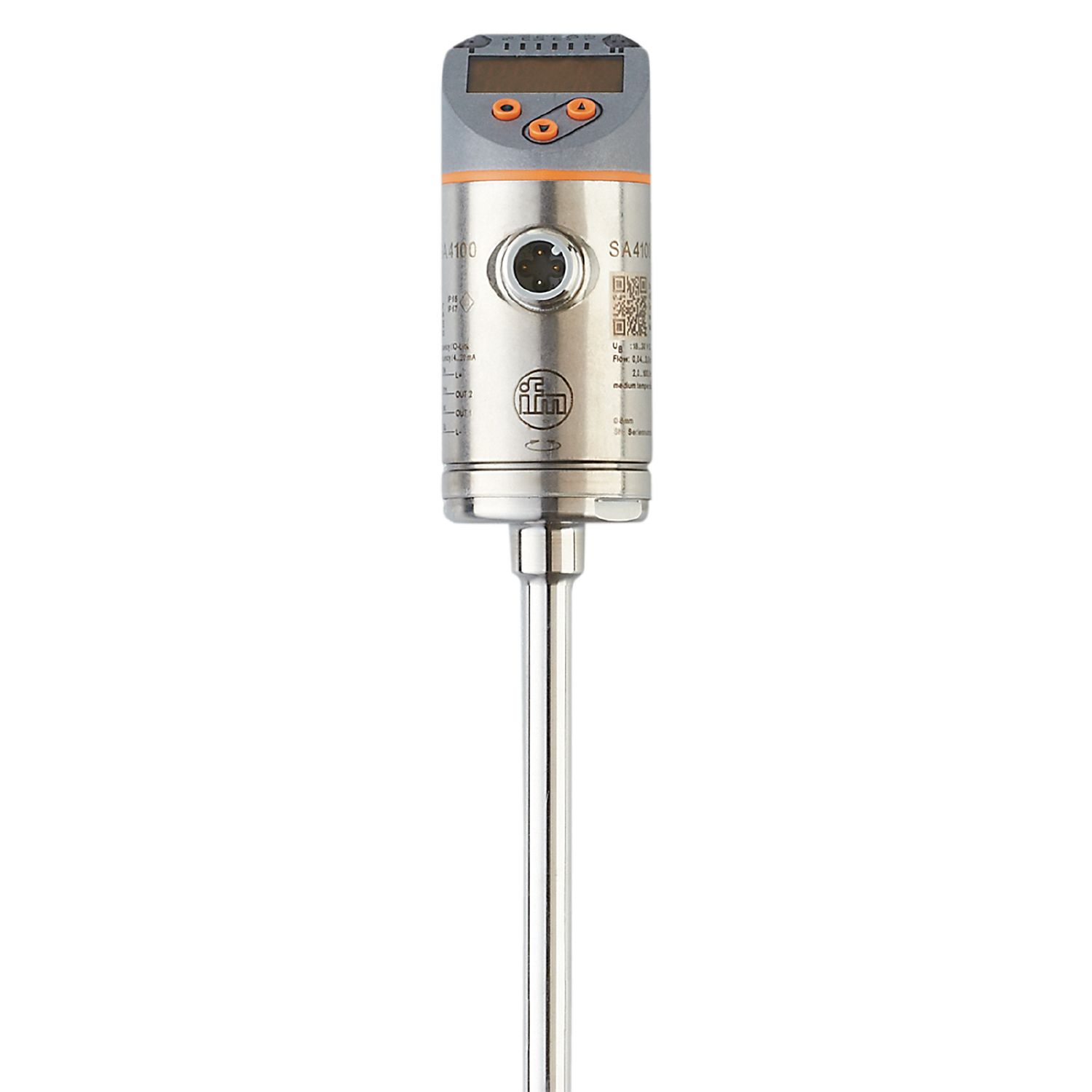

Stroomschakelaar met analoge uitgang | SA4100 - Afbeelding 3

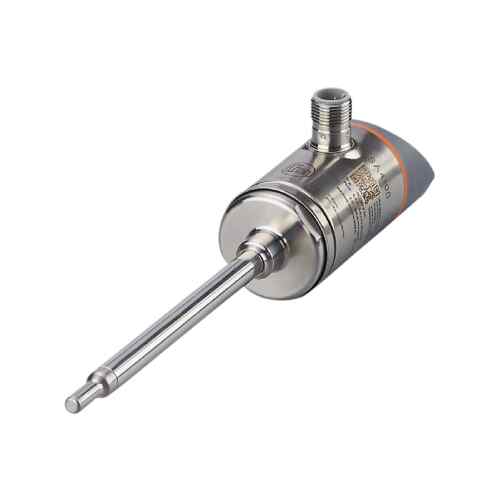

Stroomschakelaar met analoge uitgang | SA4100 - Afbeelding 4

Stroomschakelaar met analoge uitgang | SA4100

€418,64 (€506,55 incl. BTW)

Meting van stroming en temperatuur gelijktijdig
Met geïntegreerde mediacurves voor water, olie en lucht
Wisselende rood/groen-weergave voor onmiskenbare markering van goede bereiken
Met schakeluitgangen, analoog signaal en IO-Link
Optimale uitlijning door draaibaarheid van de procesaansluiting

Beschikbaar via nabestelling

Waarom kopen bij Sensors.nl:

Uitstekend beoordeeld: 96.42% heeft een goede tot zeer goede ervaring
Persoonlijke klantenservice en advies
Extra korting bij grote aantallen mogelijk: Neem contact op

Artikelnummer: SA4100 / 100 mm length Categorieën: Flowmeters, Flowschakelaars, Sensors.nl Tags: Calorimetrische stroomschakelaar met analoge uitgang | SA4100, update2026

Beschrijving

Producteigenschappen

Aantal in- en uitgangen

Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1

Procesaansluiting

diameter Ø 8 mm

Toepassingsgebied

Bijzondere eigenschappen

Vergulde contacten

Media

water; Glycol-oplossingen; Lucht; oliën

Opmerking over het medium

laag visceuse oliën met viscositeit: ≤ 40 mm²/s (40 °C)

hoog visceuse oliën met viscositeit: > 40 mm²/s (40 °C)

Mediumtemperatuur [°C]

-20…100

Drukbestendigheid [bar]

Drukbestendigheid [Mpa]

MAWP (bij applicaties volgens CRN) [bar]

Elektrische eigenschappen

Voedingsspanning [V]

18…30 DC

Stroomopname [mA]

< 100

Beschermklasse

III

Ompoolbeveiligd

Opwarmtijd [s]

In- / uitgangen

Aantal in- en uitgangen

Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1

Uitgangen

Totaal aantal uitgangen

Uitgangssignaal

schakelsignaal; analoog signaal; frequentiesignaal; IO-Link; (configureerbaar)

Elektrische uitvoering

PNP/NPN

Aantal digitale uitgangen

Uitgangsfunctie

maakcontact / verbreekcontact; (parametreerbaar)

Max. spanningsval schakeluitgang DC [V]

2,5

Continue stroombelasting van schakeluitgang DC [mA]

250

Aantal analoge uitgangen

Analoge uitgangsstroom [mA]

4…20; (te verschalen)

Max. belasting [Ω]

350

Kortsluitbeveiliging

Uitvoering kortsluitbeveiliging

pulserend

Beschermd tegen overbelasting

Frequentie van de uitgang [Hz]

0…1000

Meet- / instelbereik

Staaflengte L [mm]

100

Bedrijfsmodus

relatief; absoluut vloeibaar; absoluut gasvormig; (absoluut: refentiemeting aanbevolen)

Opmerking voor de werkinstelling

Bedrijfsmodus: relatief

Temperatuurbewaking

Meetbereik [°C]

-20…100

Resolutie [°C]

0,2

Vloeibare media – absolute bedrijfsmodus

Instelbereik [m/s]

0,04…3

Grootste gevoeligheid [m/s]

0,04…3

Vloeibare media – relatieve bedrijfsmodus

Instelbereik [m/s]

0,04…6

Grootste gevoeligheid [m/s]

0,04…3

Gasvormige media – bedrijfsmodues absoluut

Instelbereik [m/s]

0…100

Grootste gevoeligheid [m/s]

30…100

Gasvormige media – bedrijfsmodus relatief

Instelbereik [m/s]

0…200

Grootste gevoeligheid [m/s]

30…100

Nauwkeurigheid / afwijkingen

Temperatuurdrift [cm/s x 1/K]

0,003 m/s x 1/K (< 20 °C; > 70 °C)

Temperatuurgradiënt [K/min]

100

Absolute bedrijfsmodus

Herhaalnauwkeurigheid

0,05 m/s; (water; Stromingssnelheid: 0,05…3 m/s)

Relatieve bedrijfsmodus

Nauwkeurigheid

± (7 % MW + 2 % MEW); (voor de relatieve modus in het gebied van de grootste gevoelighied onder de volgende randvoorwaarden:; water: 20…70 °C; aanlooplengte: 1,5 m; DN25 (DIN 2448); inbouwsituaties volgens montagevoorschriften; Bij andere media en inbouwsituaties kan de nauwkeurigheid afwijken.)

Herhaalnauwkeurigheid

0,05 m/s; (water; Stromingssnelheid: 0,05…3 m/s)

Temperatuurbewaking

Temperatuurdrift

± 0,005 K/°C

Nauwkeurigheid [K]

± 0,3 / ± 1; (water; Stromingssnelheid: 0,3…3 m/s / Lucht; Stromingssnelheid: > 10 m/s)

Reactietijden

Reactietijd [s]

0,5; (T09; water; Glycol: 0,8 s; Lucht: 7 s; olie : 1,8 s; telkens T09)

Temperatuurbewaking

Aanspreekdynamiek T05 / T09 [s]

1,5 (T09); (water; Stromingssnelheid: 0,3…3 m/s)

Software / programmering

Instelmogelijkheden

hysterese / venster; maakcontact / verbreekcontact; schakellogica; stroom-/ frequentieuitgang; Medium selectie; demping; Teach-functie; display draaibaar / uit te schakelen; standaard maateenheid; kleur proceswaarde

Interfaces

Communicatie interface

IO-Link

Type overdracht

COM2 (38,4 kBaud)

IO-Link revisie

1.1

SDCI-Norm

IEC 61131-9

Profiel

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO-Mode

Vereiste masterportklasse

Proceswaarden analoog

Proceswaarden binair

Min. procescyclustijd [ms]

Ondersteunende DeviceIDs

Bedrijfsaard	DeviceID
Factory setting / ModE = (REL)	533
ModE = (LIQU)	540
ModE = (GAS)	547

Omgevingsvariabelen

Omgevingstemperatuur [°C]

-40…80

Opslagtemperatuur [°C]

-40…100

Beschermklasse

IP 65; IP 67

Toelatingen / testen

EMC

DIN EN 60947-5-9

Schokbestendigheid

DIN EN 60068-2-27

50 g (11 ms)

Trillingsbestendigheid

DIN EN 60068-2-6

5 g (10…2000 Hz)

MTTF [jaren]

180

UL-goedkeuring

UL Certificeringsnummer	I017
File nummer UL	E174189

Mechanische eigenschappen

Gewicht [g]

298,5

Materialen

1.4404 (roestvast staal / 316L); PBT-GF20; PBT-GF30

Materiaal dat in contact komt met het medium

1.4404 (roestvast staal / 316L)

Procesaansluiting

diameter Ø 8 mm

Aanwijzen / bedienelementen

Weergave

Display eenheid	6 x LED, groen (%, m/s, l/min, m³/h, °C, 10³)
schakelstatus	2 x LED, geel
gemeten waarde	alfanumeriek display, rood/groen 4-digit

Opmerkingen

MW = Meetwaarde

MEW = eindwaarde meetbereik

Verpakkingseenheid

1 stuk

Elektrische aansluiting

Aansluiting

Connector: 1 x M12; codering: A; Contactpinnen: verguld
