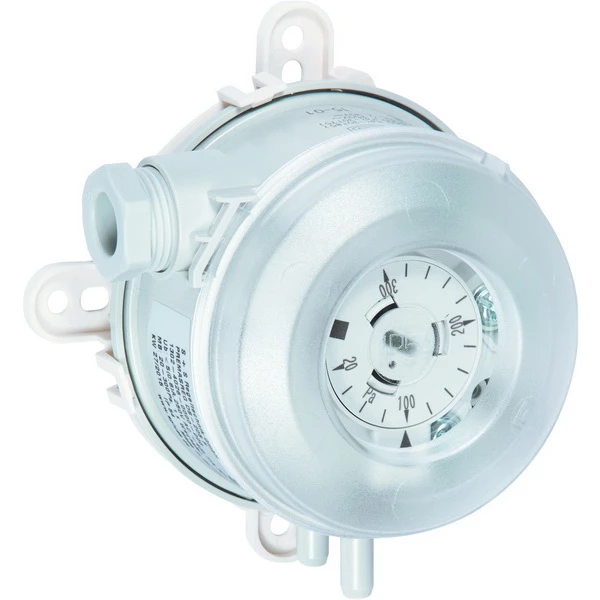

DS-205 D 100...1000Pa Pressostato differenziale per aria con set di tubi flessibili ASD-06

Il pressostato differenziale meccanico/monitor di pressione differenziale PREMASREG~ DS2 con base di montaggio in plastica è adatto per il monitoraggio delle pressioni di sovrapressione, sottopressione e differenziale di aria, fluidi gassosi non aggressivi e non infiammabili in condotti d'aria, dispositivi di lavoro e di sfiato. Per il monitoraggio del flusso sugli elementi elettrici di riscaldamento, nonché per il rilevamento delle rotture delle stringhe, il monitoraggio dei filtri e la protezione dagli errori di pressione dell'aria, per il monitoraggio di ventilatori, serrande d'aria o come regolatore di valori limite. L'impostazione dei punti di commutazione avviene tramite la scala di regolazione interna. Gli interruttori sono regolati in fabbrica. Il pressostato differenziale PREMASREG~ DS2 comprende il set di connessione ASD-06 (tubo di collegamento di 2 m, due nippli di connessione, viti).

Pressione massima	5000 Pa (50 mbar)
Campo di pressione	elevata precisione di regolazione grazie alla scala individuale incisa al laser per ogni interruttore
Campo di pressione (regolabile)	100...1000 Pa (1,0...10,0 mbar)
Capacità di commutazione (carico di contatto)	5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC
Contatto	contatto di commutazione unipolare a potenziale zero, contatto multistrato, placcato oro (compatibile DDC)
Temperatura dei supporti	-30 ...+85 °C
Differenza di funzionamento circa	0,4 mbar ± 15 %
Attacco di pressione	P1 (+) per una pressione maggiore P2 (-) per una pressione inferiore Ø 6,2 mm (nippli)
Collegamento elettrico	0,14 - 1,5 mm2, tramite le viti dei morsetti sulla scheda di circuito
Alloggiamento	base: materiale PC (10 % GF), colore grigio chiaro (simile a RAL 7035), coperchio a scatto: materiale PC, trasparente, Pressacavo PG 11 con scarico della trazione
Membrana	silicone, LSR (gomma siliconica liquida), temperato a +200 °C, non degassante, privo di LABS, nessuna emissione di sostanze che inibiscono l'adesione della vernice), stabilità a lungo termine dei punti di commutazione grazie alle membrane a perle trapezoidali
Umidità	< 90 % r. H., aria non precipitante
Montaggio	da anello di base a 4 fori, plastica (incluso nella fornitura), posizione di montaggio consigliata: verticale (attacchi di pressione verso il basso) - impostazione di fabbrica, orizzontale (tappo su/giù)
Classe di protezione	II (secondo EN 60 730)
Tipo di protezione	IP 54 con coperchio superiore (secondo EN 60529)
Standard	Conformità CE, Direttiva sulla bassa tensione 2014/ 35/ UE
Test	DVGW (secondo DIN 1854), VDE 0630, EN 61058, Direttiva sui dispositivi a gas 2009/142/UE, CE 0085 A P 0918
Funzione	Il contatto 1 - 2 si rompe quando la pressione/ pressione differenziale sale al valore preimpostato. Il contatto 1 - 3 si chiude quando la pressione/la pressione differenziale e può essere utilizzato come contatto di segnale.



Peso	1 kg
Marchio	S+S Regeltechnik
