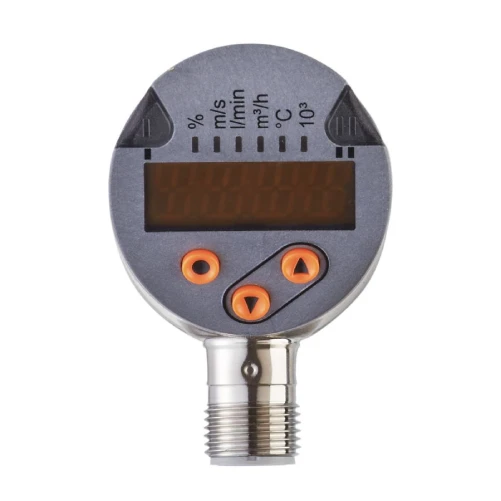

Stroomschakelaar met analoge uitgang | SA4100 - immagine 2

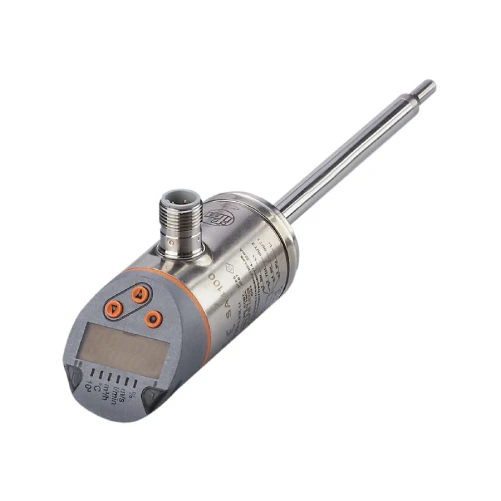

Stroomschakelaar met analoge uitgang | SA4100 - immagine 3

Stroomschakelaar met analoge uitgang | SA4100 - immagine 4

Interruttore di corrente con uscita analogica | SA4100

€418,64 (€506,55 IVA inclusa)

In riordino, contattaci per conoscere la data di consegna prevista.

Misura simultanea di portata e temperatura
Con curve di media integrate per acqua, olio e aria
Display rosso/verde alternato per una marcatura inequivocabile di buone portate
Con uscite di commutazione, segnale analogico e IO-Link
Allineamento ottimale grazie alla connessione al processo ruotabile

Informazioni sul prodotto e schede tecniche →

Disponibile su ordinazione

Perché acquistare da Sensors.nl:

Valutazioni eccellenti: il 96.42% ha avuto un’esperienza buona o molto buona
Assistenza clienti e consulenza personalizzate
Sconto extra possibile per grandi quantità: Contattaci

Aggiungi al preventivo

SKU: SA4100 / 100 mm di lunghezza Categorie: Misuratori di portata, Interruttori di flusso, Sensors.nl Tag: Flussostato calorimetrico con uscita analogica | SA4100, update2026

Descrizione

Caratteristiche del prodotto

Numero di ingressi e uscite

Numero di uscite digitali: 2; Numero di uscite analogiche: 1

Connessione al processo

diametro Ø 8 mm

Ambito di applicazione

Proprietà speciali

Contatti placcati in oro

Media

Acqua; soluzioni glicoliche; aria; olii

Nota sul supporto

oli a bassa viscosità con viscosità: ≤ 40 mm²/s (40 °C)

oli altamente viscosi con viscosità: > 40 mm²/s (40 °C)

Temperatura media [°C]

-20…100

Resistenza alla pressione [bar]

Resistenza alla pressione [Mpa]

MAWP (alle applicazioni secondo CRN) [bar].

Proprietà elettriche

Tensione di alimentazione [V]

18...30 DC

Consumo di corrente [mA]

< 100

Classe di protezione

III

Protezione contro l'inversione di polarità

sì

Tempo di riscaldamento [s]

Ingressi/uscite

Numero di ingressi e uscite

Numero di uscite digitali: 2; Numero di uscite analogiche: 1

Uscite

Numero totale di uscite

Segnale di uscita

segnale di commutazione; segnale analogico; segnale di frequenza; IO-Link; (configurabile)

Versione elettrica

PNP/NPN

Numero di uscite digitali

Funzione di uscita

contatto di chiusura/interruzione; (configurabile)

Caduta di tensione max. uscita di commutazione CC [V]

2,5

Carico di corrente continua dell'uscita di commutazione DC [mA]

250

Numero di uscite analogiche

Corrente di uscita analogica [mA]

4...20; (da scalare)

Carico massimo [Ω]

350

Protezione da cortocircuito

sì

Protezione contro i cortocircuiti

pulsante

Protetto contro il sovraccarico

sì

Frequenza di uscita [Hz]

0…1000

Campo di misura/impostazione

Lunghezza asta L [mm]

100

Modalità operativa

relativo; assoluto liquido; assoluto gassoso; (assoluto: si raccomanda la misurazione di riferimento)

Nota per l'impostazione del lavoro

Modalità operativa: relativa

Monitoraggio della temperatura

Campo di misura [°C]

-20…100

Risoluzione [°C]

0,2

Mezzi liquidi - modalità operativa assoluta

Campo di impostazione [m/s]

0,04…3

Sensibilità massima [m/s]

0,04…3

Mezzi liquidi - modalità di funzionamento relativa

Campo di impostazione [m/s]

0,04…6

Sensibilità massima [m/s]

0,04…3

Mezzi gassosi - modalità operative assolute

Campo di impostazione [m/s]

0…100

Sensibilità massima [m/s]

30…100

Mezzi gassosi - modalità operativa relativa

Campo di impostazione [m/s]

0…200

Sensibilità massima [m/s]

30…100

Precisione / deviazioni

Deriva termica [cm/s x 1/K]

0,003 m/s x 1/K ( 70 °C)

Gradiente di temperatura [K/min]

100

Modalità operativa assoluta

Precisione di ripetizione

0,05 m/s; (acqua; velocità di flusso: 0,05...3 m/s)

Modalità operativa relativa

Precisione

± (7 % MW + 2 % MEW); (per la modalità relativa nell'intervallo di massima sensibilità alle seguenti condizioni limite:; acqua: 20...70 °C; lunghezza di corsa: 1,5 m; DN25 (DIN 2448); situazioni di installazione secondo le istruzioni di installazione; Per altri mezzi e situazioni di installazione, la precisione può differire).

Precisione di ripetizione

0,05 m/s; (acqua; velocità di flusso: 0,05...3 m/s)

Monitoraggio della temperatura

Deriva della temperatura

± 0,005 K/°C

Precisione [K]

± 0,3 / ± 1; (Acqua; velocità di flusso: 0,3...3 m/s / Aria; velocità di flusso: > 10 m/s)

Tempi di risposta

Tempo di risposta [s]

0,5; (T09; acqua; glicole: 0,8 s; aria: 7 s; olio: 1,8 s; ogni volta T09)

Monitoraggio della temperatura

Dinamica di coinvolgimento T05 / T09 [s]

1,5 (T09); (acqua; velocità di flusso: 0,3...3 m/s)

Software / programmazione

Opzioni di impostazione

isteresi / finestra; contatto di lavoro / contatto di riposo; logica di commutazione; uscita in corrente / frequenza; selezione media; smorzamento; funzione Teach; display ruotabile / commutabile; unità di misura standard; colore del valore di processo

Interfacce

Interfaccia di comunicazione

IO-Link

Tipo di trasferimento

COM2 (38,4 kBaud)

Revisione di IO-Link

1.1

Standard SDCI

IEC 61131-9

Profilo

Sensore intelligente: Variazione dei dati di processo; Identificazione del dispositivo, diagnosi del dispositivo

Modalità SIO

sì

Classe di porta principale richiesta

Valori di processo analogici

Valori di processo binari

Tempo minimo del ciclo di processo [ms]

DeviceID di supporto

Natura dell'azienda	ID dispositivo
Impostazione di fabbrica / ModE = (REL)	533
ModE = (LIQU)	540
ModE = (GAS)	547

Variabili d'ambiente

Temperatura ambiente [°C]

-40…80

Temperatura di stoccaggio [°C]

-40…100

Classe di protezione

IP 65; IP 67

Approvazioni / test

EMC

DIN EN 60947-5-9

Resistenza agli urti

DIN EN 60068-2-27

50 g (11 ms)

Resistenza alle vibrazioni

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [anni]

180

Approvazione UL

Numero di certificazione UL	I017
Numero di file UL	E174189

Proprietà meccaniche

Peso [g]

298,5

I materiali

1.4404 (acciaio inox / 316L); PBT-GF20; PBT-GF30

Materiale a contatto con il mezzo

1.4404 (acciaio inox / 316L)

Connessione al processo

diametro Ø 8 mm

Indicatori / controlli

Display

Unità di visualizzazione	6 x LED, verde (%, m/s, l/min, m³/h, °C, 10³)
stato di commutazione	2 x LED, giallo
valore misurato	display alfanumerico, rosso/verde a 4 cifre
