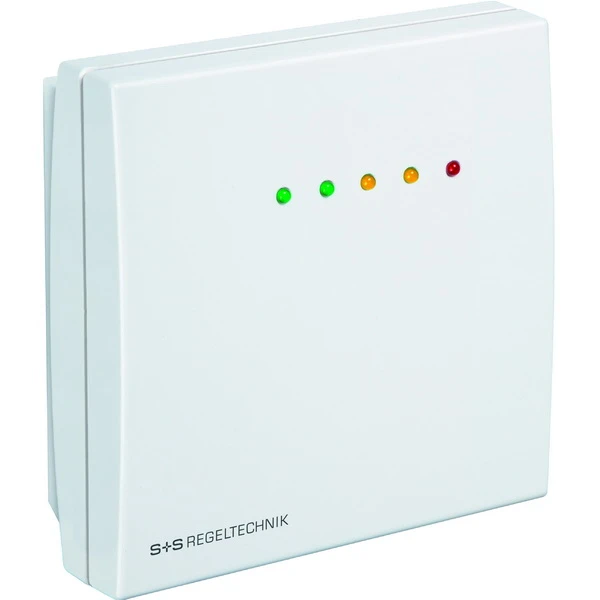

RLQ-W-A 0-10V / 4...20mA, LED e contatto di commutazione, sensore di qualità dell'aria ambiente (VOC) BALDUR I

Il sensore di qualità dell'aria in ambiente e nei condotti AERASGARD~ RLQ, autocalibrato e controllato da microprocessore, serve a determinare la qualità dell'aria sulla base di un sensore di gas misto / sensore VOC (composti organici volatili = sostanze organiche volatili). Si applica: - per la misurazione della qualità dell'aria in uffici, hotel, sale riunioni e conferenze, abitazioni, locali commerciali, ristoranti e simili. - per la valutazione quantitativa del carico di gas inquinanti nell'aria ambiente (fumo di sigaretta, odori corporei, aria respirabile, vapori di solventi, emissioni di materiali da costruzione e detergenti) - per la sensibilità regolabile rispetto al massimo inquinamento atmosferico previsto - per il ricambio dell'aria ambiente in funzione dell'uso, in quanto viene scambiata solo l'aria inquinata, risparmiando così energia. Poiché la qualità dell'aria è valutata dai sensi umani, in particolare dall'olfatto, è per definizione un concetto soggettivo. È quindi difficile stabilire criteri oggettivi su cosa si intenda per buona qualità dell'aria, poiché le percezioni variano da persona a persona. Grazie alla linearizzazione e all'elevata temperatura di esercizio, il sensore di qualità dell'aria presenta una bassa deriva e una buona stabilità, rendendo possibile la calibrazione automatica. Il sensore di qualità dell'aria non misura la concentrazione di un singolo gas, ma misura la miscela di gas, il che significa che la misurazione della concentrazione di gas non viene effettuata in modo selettivo. Pertanto, non è possibile ottenere un risultato della concentrazione di gas nell'unità ppm. Gas rilevabili: gas misti, vapori di alcanoli, fumo di sigaretta, gas di auto, aria espirata, fumo di combustione (da legno, carta, plastica). Il gruppo che può essere misurato attraverso il rilevamento dei COV comprende alcheni, alcani, aromatici, terpeni, idrocarburi alogenati, esteri, aldeidi e chetoni. Inoltre, le sostanze presenti liberamente, come i terpeni e l'isoprene. Anche i gas VOC provenienti da prodotti chimici per l'edilizia, come vernici, adesivi o materiali isolanti, agenti di pulizia e lucidatura, prodotti chimici per la pulizia di tappeti e scrivanie. La durata del sensore dipende dal carico e dalla concentrazione di gas ed è > 60 mesi in condizioni di carico normale. Il nuovo design offre la possibilità di scegliere tra tre sensibilità, simili a tre campi di misura, tramite dip switch. È possibile selezionare LOW per una sensibilità bassa, MEDIUM (valore predefinito, corrispondente alla versione di questo sensore fornita finora) per una sensibilità media e HIGH per una sensibilità elevata ai COV.

Alimentazione di tensione	24 V AC/ DC (± 10 %)
Consumo di energia	< 1,5 W/ 24 V CC tipico; < 2,9 VA/ 24 V CA tipico; corrente di picco 200 mA
Vita utile	> 60 mesi (in condizioni di carico normale), a seconda del tipo di carico e della concentrazione di gas
Precisione di misura	± 20 % del valore finale (riferito al gas di calibrazione)
Scambio di gas	per diffusione
Uscita a relè	con contatto di commutazione a potenziale zero (24 V / 1 A) (il punto di commutazione può essere regolato da 0...100 % del segnale di uscita)
Tempo di riscaldamento	circa 1 ora
Tempo di risposta	circa 1 minuto
Uscita	(0 V = aria pulita, 10 V = aria inquinata) 0 -10 V o 4...20 mA, resistenza di lavoro < 800 Ω (selezionabile tramite interruttori DIP) con potenziometro di offset (± 10 % del campo di misura)
Sensore	Sensore VOC (ossido di metallo) (VOC = composti organici volatili), con calibrazione manuale (tramite il pulsante di azzeramento), con calibrazione automatica (disattivabile tramite interruttori DIP)
Campo di misura	0...100 % qualità dell'aria; riferito al gas di calibrazione; commutazione multigamma (selezionabile tramite interruttori DIP) Sensibilità ai COV bassa, media, alta
Temperatura ambiente	0...+50 °C
Collegamento elettrico	0,14 - 1,5 mm² tramite viti di collegamento
Alloggiamento	plastica, materiale ABS, colore bianco puro (simile a RAL 9010)
Dimensioni dell'alloggiamento	85 x 85 x 27 mm (Baldur 1)
Dimensioni	85 x 85 x 27 mm (Baldur 1)
Installazione	montaggio a parete o su scatola da incasso, Ø 55 mm, base con 4 fori, per il fissaggio in verticale o in scatole da incasso a parete installate orizzontalmente per l'ingresso posteriore dei cavi, con punto di rottura predeterminato per l'ingresso del cavo dall'alto/ dal basso in caso di installazione semplice a parete
Classe di protezione	III (secondo EN 60 730)
Tipo di protezione	IP 30 (secondo EN 60 529)
Standard	Conformità CE, compatibilità elettromagnetica secondo la norma EN 61 326, direttiva EMC 2014/30/UE, Direttiva sulla bassa tensione 2014/35/UE
Opzionale	con indicatore semaforico (cinque LED colorati) per la visualizzazione della qualità dell'aria.

Peso	1 kg
Marchio	S+S Regeltechnik
