Portasonic® PRO | Misuratore di portata portatile a ultrasuoni a pinza basato su tablet con software di previsione della pressione

Il Portasonic® PRO è un misuratore di portata portatile a ultrasuoni a pinza basato su tablet con software di previsione della pressione incorporato per calcolare la pressione interna delle tubazioni a partire dalle portate misurate. Combina la funzionalità di misura di portata non invasiva del Portasonic® con la capacità di previsione della pressione del Portasonic® CALCULATOR, per formare il primo strumento in grado di prevedere la pressione interna delle tubazioni, utilizzando sensori di portata non invasivi e misurati esternamente.

Productinformatie en datasheets →

Waarom kopen bij Sensors.nl:

Uitstekend beoordeeld: 96.42% heeft een goede tot zeer goede ervaring
Persoonlijke klantenservice en advies
Extra korting bij grote aantallen mogelijk: Neem contact op

Aggiungi al preventivo

SKU: 2618949-PSOPRO Categoria: Coltraco Ultrasonics

Descrizione

Panoramica

Misuratore di portata combinato a ultrasuoni con calcolatore di pressione interno

Il Portasonic® PRO integra la misura di portata Portasonic® con il Portasonic® CALCULATOR, uno strumento innovativo per determinare la pressione interna del tubo utilizzando la tecnologia del flusso esterno.

Misura accurata del flussoGli utenti possono misurare le portate dei liquidi in modo non invasivo con una precisione leader del settore di 0,5%.
Verificato ISO 17025: Le precisioni di misura del flusso sono verificate in modo indipendente da un laboratorio ISO 17025, che ne garantisce l'affidabilità.

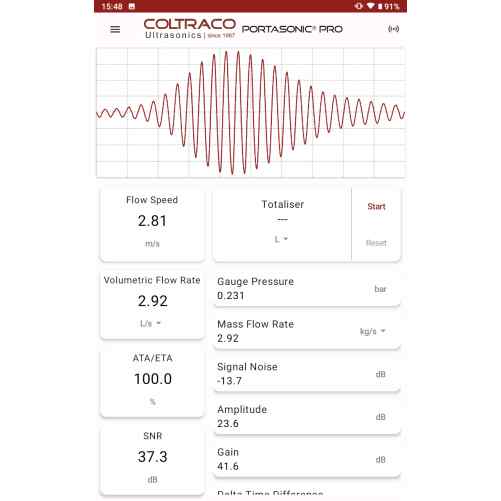

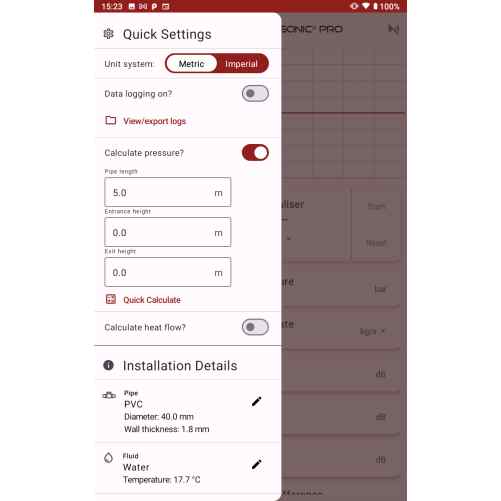

Calcolo della pressione: Attivando il calcolo della pressione, vengono visualizzate sia la portata che le pressioni interne calcolate del tubo.
Algoritmi avanzatiIl dispositivo utilizza equazioni empiriche derivate dalle leggi della fluidodinamica per calcolare la pressione con una precisione di 5%.
Conoscenza dei fluidi e dei materialiLa conoscenza approfondita di oltre 19 fluidi diversi e di 23 materiali comuni per le tubazioni garantisce calcoli accurati della pressione in vari scenari.

Vantaggi della misurazione a ultrasuoni non invasiva del flusso e del monitoraggio della pressione

Scegliete la tecnologia non invasiva del tempo di transito a ultrasuoni rispetto ai misuratori di portata in linea per la sua versatilità ed economicità.

Il a morsetto, portatile La natura elimina i costi di installazione e i tempi di inattività, poiché non richiede la perforazione dei tubi.
Con nessun contatto con il fluidoNon c'è rischio di perdita di pressione o di danneggiamento del misuratore di portata, garantendo una durata maggiore e costi di manutenzione inferiori rispetto ai misuratori in linea.
Monitoraggio della pressione interna del tubo è fondamentale per evitare guasti alle tubazioni, danni alle cose e rischi per il personale.

Caratteristiche principali del Portasonic® PRO

Integrazione completa del calcolatore Portasonic®: Flusso di lavoro semplificato, esecuzione di calcoli della pressione delle tubazioni senza la necessità di applicazioni aggiuntive, con calcoli in tempo reale
Funzionalità di registrazione dati: Acquisizione e memorizzazione di milioni di dati di portata e pressione
Calcolo della portata di calore: Semplice da realizzare con le temperature di ingresso/uscita inserite dall'utente
Capacità di totalizzazione: Tenere traccia delle misure di flusso cumulative senza alcuno sforzo
Ampio database: Database di oltre 15 materiali per tubi e tipi di fluidi
Ampia gamma di diametri dei tubi: Funziona fino a un diametro massimo del tubo di 750 mm
Interfaccia utente e livelli di esperienza utente migliorati e completamente personalizzati

Cosa c'è nella scatola

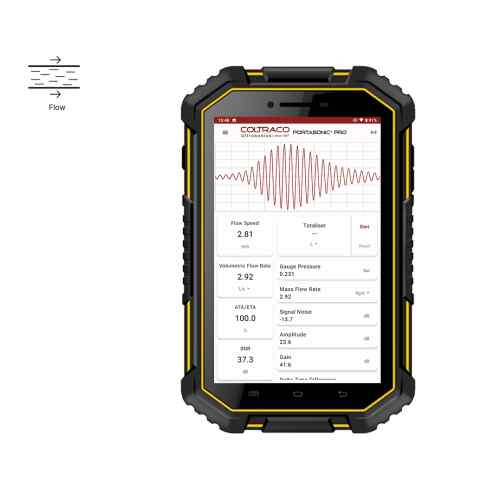

Tablet Portasonic PRO 7": tablet touchscreen da 7 pollici portatile, robusto e ricaricabile
Unità di elaborazione con coppia di DM10 Standard Sensors per tubi DN15 - DN700: sensori di misura di portata a ultrasuoni compatti, combinati con l'unità di elaborazione
Coppia di morsetti a catena con perline (set di 2): morsetti a catena metallici per montare facilmente i sensori di misura del flusso
Nastro di misura: per misurare la distanza tra i sensori di misura del flusso durante il processo di impostazione.
Accoppiatore a ultrasuoni: per garantire un buon contatto tra i sensori e la parete del tubo.
Adattatore da USB Type-C a USB Type-A: per consentire il collegamento diretto dei sensori di flusso al tavolo e l'inserimento diretto di una chiavetta USB per l'esportazione dei dati.
Cavo USB Type-C: per la ricarica e il trasferimento dei dati.
Adattatore di alimentazione: per caricare il tablet
Chiavetta USB: per salvare i dati su
Manuale d'uso: contiene ulteriori informazioni sulla funzionalità dello strumento e sulle modalità d'uso.
Manuale di installazione: contiene ulteriori indicazioni su come installare i sensori di misura della portata sulla tubazione.
Certificato di calibrazione: come prova che l'unità è stata testata e dimostrata funzionante prima della spedizione.
Robusta custodia per il trasporto: per la portabilità e la facilità di trasporto dell'apparecchiatura.

Specifiche tecniche

Specifiche tecniche

Dimensioni	Tavoletta - 216 mm (L) x 136 mm (L) x 19 mm (P) Unità di elaborazione - 105 mm (L) x 40 mm (L) x 21 mm (P) Sensors - Modello standard DM10: 40 mm (L) x 20 mm (L) x 25 mm (P)
Peso	Compressa - 558 g Unità di elaborazione e Sensors - 400g
Gamma di diametri dei tubi	Sensore standard (modello n. DM10): DN15 - DN750 (1/2" - 30") per oltre 12 materiali di tubi, tra cui acciaio al carbonio, acciaio inox, rame, PVC, o "altro" per materiali non presenti nel nostro database.
Tipi di liquidi	Database precaricato con oltre 14 opzioni di fluidi, tra cui acqua, benzina, olio combustibile e "altro" per i fluidi non presenti nel nostro database.
Precisione	Portata: +/- 0,5% del valore misurato in condizioni ideali Calcolo della pressione: +/- 5% della pressione interna del tubo
Velocità del flusso	0,01m/s - 25m/s
Risoluzione	0,25 mm/s
Ripetibilità	0,15% del valore misurato
Rapporto di riduzione	1/100
Tasso di misurazione	1 Hz come standard
Unità di misura	Velocità di flusso, portata volumetrica, portata massica, portata energetica (quantità di calore), volume, pressione.
Materiale del sensore	Alloggiamento: acciaio inox Faccia anteriore: PEEK (Polietereterchetone)
Lunghezza del cavo	1,5 m come standard (lunghezze aggiuntive disponibili su richiesta)
Grado di protezione IP	Tablet - IP67 Sensors - IP66
CPU	MT6762 Cortex A53 octa core, 2.0GHz; GPU: PowerVR GE8320, 650MHz
OS	Android 9.0
Batteria	Batteria ricaricabile agli ioni di litio da 8000 mAh incorporata Funzionamento continuo minimo di 10 ore
Tempo di standby	Fino a 200 ore
Trasferimento dati	USB Tipo-C
Altoparlante	φ23 altoparlante, 1 watt
Display	Schermo touch screen capacitivo IPS da 7,0 pollici HD, 1280*800px
RAM	4 GB
ROM (memorizzazione)	64 GB, in grado di salvare milioni di registrazioni di portata e pressione
Macchina fotografica	Doppia fotocamera, anteriore da 2.0MP, posteriore da 13.0MP con torcia elettrica
Sensore	Sensore geomagnetico, sensore di luminosità, sensore di prossimità, sensore di gravità, giroscopio
Porte di I/O	1 porta micro USB 1 jack per auricolare da 3,5 mm
Certificazioni	CE, Coltraco ha ottenuto l'approvazione ISO 9001:2015 e ISO 14001.
Garanzia	Unità principale: 3 anni Sensore: 1 anno Assistenza clienti a vita
