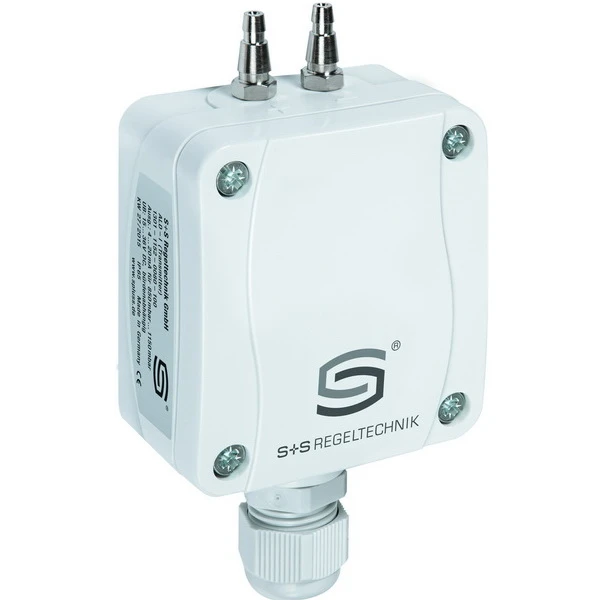

Premasgard 1111-I (vh 1112) + / -1000pa / 0...1000pa einstellbar, 4...20mA Druckmessumformer

Die kalibrierbaren Drucksensoren PREMASGARD~ 1110 mit acht umschaltbaren Messbereichen und optionaler Anzeige, dienen zur Messung von Über-, Unter- oder Differenzdruck in Luft. Das pi~zoresistive Messelement ist temperaturkompensiert und garantiert hohe Zuverlässigkeit und Genauigkeit. Der Druckmessumformer verfügt über eine Drucktaste zur manuellen Nullstellung und einen einstellbaren Offset. Er wird u.a. in Reinräumen, Medizin- und Filtertechnik, Luftkanälen, Spritzkabinen und Großküchen, zur Filterüberwachung und Vollbereichsmessung oder zur Steuerung von Frequenzumrichtern eingesetzt. Das Messmedium ist Luft (nicht kondensierend) oder gasförmige, nicht-aggressive, nicht-brennbare Medien. Zum Differenzdrucksensor gehört das Anschluss-Set ASD-06 (2 m Anschlussschlauch, zwei Druckanschlussnippel, Schrauben).

Spannungsversorgung	15...36 V DC abhängig vom Arbeitswiderstand, Restwelligkeit stabilisiert ± 0,3 V
Stromverbrauch	< 1 W bei 24 V DC; < 2 VA bei 24 V AC
Arbeitswiderstand	Ra (Ohm) = (Ub -14 V)/ 0,02 A für die Variante I
Ausgabe	4...20 mA
Ausgangssignal	4...20 mA
Messfunktion	Differenzdruck, Volumenstrom (radiziertes Ausgangssignal)
Messbereiche	Mehrbereichsschaltung mit 8 umschaltbaren Messbereichen
Temperatur der Medien	-20...+50°C
Druckanschluss	4/ 6 x 11 mm (Schläuche Ø = 4/ 6 mm), Druckanschlussstutzen aus Metall
Art des Drucks	Differenzdruck
Genauigkeit	(1000 Pa): ± typischerweise 10 Pa im Vergleich zum kalibrierten Referenzgerät
Nullpunktverschiebung	± 5 % vom Endwert
Über- ⁄ Unterdruck	max. 5 x Druckbereich
Mittel	saubere Luft und nicht-aggressive, nicht brennbare Gase
Signalfilterung	umschaltbar 1 s/ 10 s
Elektrischer Anschluss	2- oder 3-Draht-Anschluss 0,14 - 1,5 mm² über Schraubklemmen
Kabelanschluss	KabelverschraubungKunststoff (M 16 x 1,5; mit Zugentlastung, austauschbar, max. Innendurchmesser 10,4 mm) oder M12-Stecker nach DIN EN 61076-2-101 (optional auf Anfrage)
Gehäuse	Kunststoff, UV-stabilisiert, Material Polyamid, 30 % glasfaserverstärkt, mit Schnellverschlußschrauben (Schlitz/Kreuzschlitz - Kombination), Farbe verkehrsweiß (ähnlich RAL 9016)
Abmessungen des Gehäuses	72 x 64 x 37,8 mm (Tyr 1)
Kabelverschraubung	M 16 x 1,5, einschließlich Zugentlastung, austauschbar, max. Innendurchmesser 10,4 mm
Langfristige Stabilität	± 1 %/Jahr
Hysterese	0,3 % des Endwertes
Medienberührende Teile	ms, Ni, Nylon, PU, Si, PVC mit Weichmachern
Werte für die Temperaturdrift	± 0,1 % vom Endwert/ °C
Linearität	< ± 1 % vom Endwert
Luftfeuchtigkeit	< 95 % r. H., nicht niederschlagende Luft
Schutzklasse	III (gemäß EN 60 730)
Schutzart	IP 65 (gemäß EN 60 529)
Normen	CE-Konformität, elektromagnetische Verträglichkeit nach EN 61326, gemäß der EMV-Richtlinie 2014/30/EU

Gewicht	1 kg
Marke	S+S Regeltechnik
