Instrumenten-Monoflansche

Instrumenten-Monoflansche

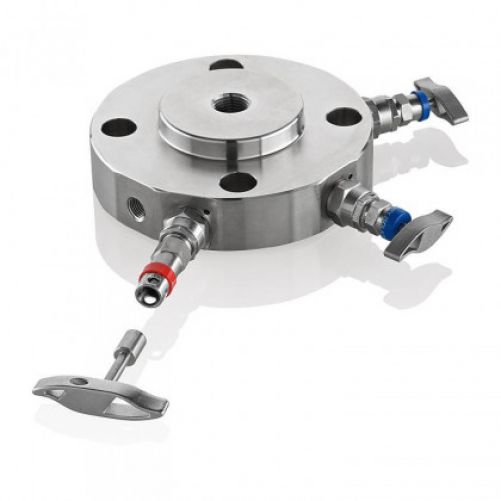

AS-Schneider Instrumenten-Monoflansche werden mit einem vorinstallierten Hauptabsperrventil gekoppelt, um ein kompaktes Doppelabsperr- und Entlüftungsventil für Instrumente zu schaffen, oder sie werden verwendet, wenn Hauptabsperrventile mit einem OS & Y-Schraubdeckel nicht erforderlich sind. Die Nadelventile der Instrumenten-Monoflansche sind mit einem verschraubten Ventiloberteil ausgestattet. Der Standard-Druckanschluss für Instrumente ist ein 1/2 NPT-Innengewinde, die Standard-Prozessanschlüsse sind Flanschanschlüsse nach ASME B 16.5. AS-Schneider bietet axiale, radiale oder doppelte Abgänge für die horizontale oder vertikale Flanschmontage an.

Die Monoflansche sind in den Ausführungen Block, Block & Bleed oder Double Block & Bleed erhältlich.

Teile-Nr.: MNA-NDALN4-SC

MN Instrument Monoflansch, Block & Bleed Typen
A Abdichtung: PTFE
–
ND ASME Flanschgröße: 3/4″, RF
A ASME-Flanschklasse: 150
LN4 Auslassanschluss: 1/2 NPT Innengewinde
–
S Werkstoff: 1.4401 / 1.4404 / 316 / 316L
C Entlüftungsanschluss: 1/4 NPT Innengewinde
