Tragbarer Ultraschall-Clamp-On-Durchflussmesser auf einem Tablet mit Druckberechnung / Portasonic® PRO

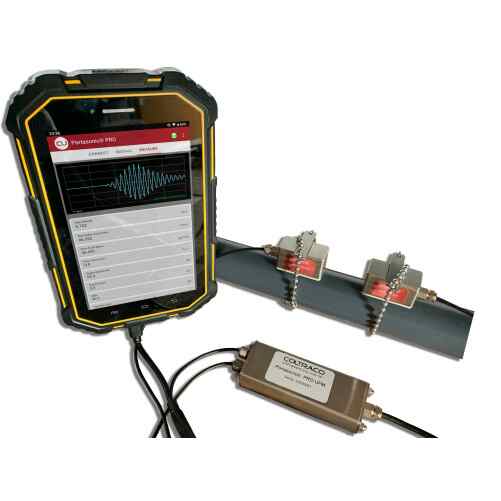

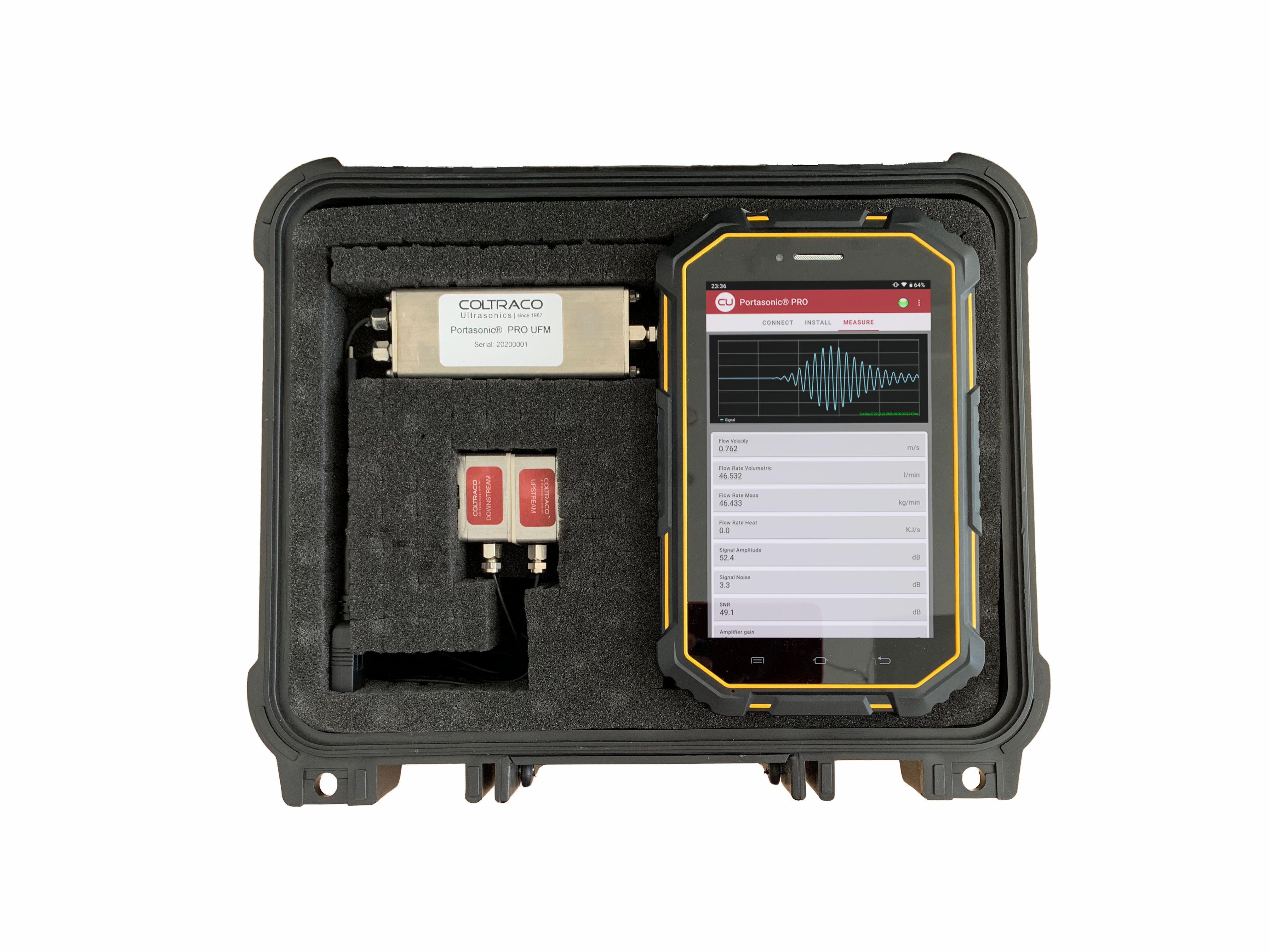

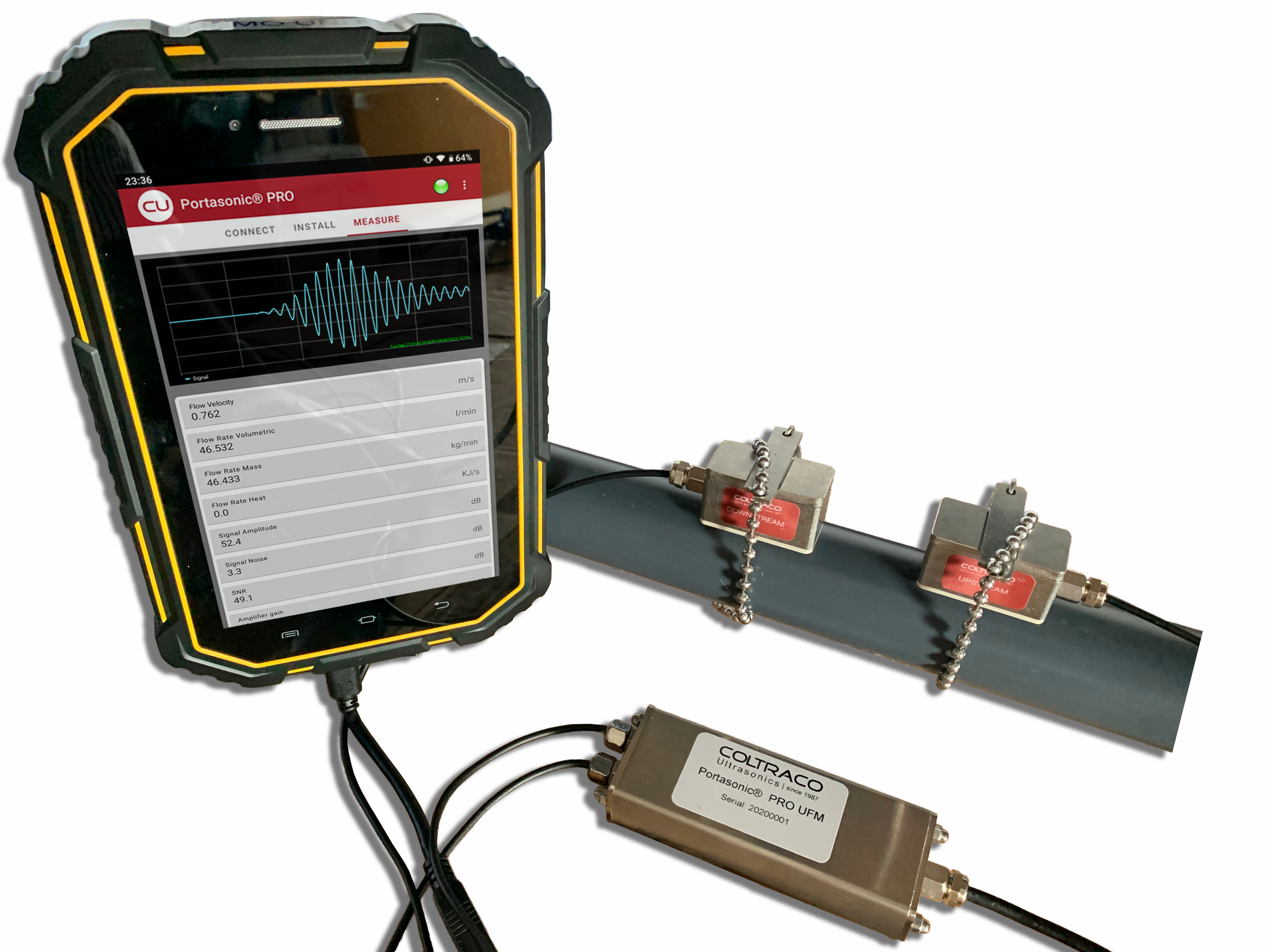

Der Portasonic® PRO kombiniert die Funktionalität des Portasonic 2.FL0 zur nicht-invasiven Messung von Durchflussmengen mit dem Portasonic CALCULATOR, dem ersten Gerät, das den Innendruck in Rohrleitungen mit Hilfe der nicht-invasiven, externen Durchflusstechnik bestimmen kann.

Mit diesem integrierten Gerät können Benutzer die Durchflussmenge in ihren Rohren auf nicht-invasive Weise genau messen, indem sie eine der weltweit führenden nicht-invasiven Durchflussmessertechnologien für eine breite Palette von Wartungs- und Inspektionsanforderungen nutzen - mit einer Genauigkeit von 0,5% der tatsächlichen Durchflussmenge. Die Technologie wurde in einem ISO 17025-Labor unabhängig verifiziert und kann eine Genauigkeit von +/- 0,5% der tatsächlichen Durchflussmenge erreichen.

Der Benutzer kann dann die gemessene Durchflussmenge und die Rohrdaten in das Gerät eingeben, um den Rohrinnendruck zu berechnen. Die Algorithmen zur Berechnung des Rohrinnendrucks verwenden eine empirische Gleichung, die aus den Gesetzen der Fluiddynamik abgeleitet ist, um den Fluiddruck mit einer Genauigkeit von 5% zu berechnen. Unsere Kenntnis der Eigenschaften von mehr als 19 verschiedenen Flüssigkeiten und 23 verschiedenen gängigen Rohrleitungsmaterialien hat es uns ermöglicht, ein detailliertes Verständnis des Drucks zu erlangen, der erforderlich ist, um verschiedene Flüssigkeiten mit unterschiedlichen Durchflussraten zu fördern.

Warum die nicht-invasive Ultraschall-Laufzeittechnologie anstelle von Inline-Durchflussmessern?

1. Einspannbar, tragbar und nicht-invasiv, so dass ein ein einziges Instrument kann über mehrere verschiedene Rohre/Rohrstrecken verwendet werden
2. Keine Installationskosten wie z. B. das Anbohren von Rohren, weil dies es gibt keine Ausfallzeiten zum Pipelinenetz
3. Da es keinen Kontakt mit der zu messenden Flüssigkeit gibt, gibt es keine Gefahr von Druckverlust in Ihrem Leitungsnetz
4. Wie oben beschrieben, kann die Flüssigkeit den Durchflussmesser nicht beschädigen, was zu einer Fehlfunktion führen könnte. längere Lebensdauer und geringere Wartungskosten in Vergleich mit Inline-Durchflussmessern, die in Kontakt mit der Flüssigkeit stehen und durch die unter Druck stehende Flüssigkeit beschädigt werden können

Warum den Rohrinnendruck messen?

Der Druck in einem Rohrleitungssystem muss genau überwacht werden, um sicherzustellen, dass er die sicheren Toleranzen nicht überschreitet. Kritisch hohe Drücke können zu Rohrbrüchen, Sachschäden und Risiken für das Personal führen. Auch die Haltbarkeit und der sichere Betrieb von Rohren, Pumpen und zugehörigen Geräten werden durch den Druck beeinflusst. Die Kenntnis der Drücke in einem Rohrleitungssystem ist daher wichtig, um sicherzustellen, dass der Durchfluss wie erwartet auf sichere und nachhaltige Weise erfolgt.

Die wichtigsten Merkmale des Portasonic® PRO

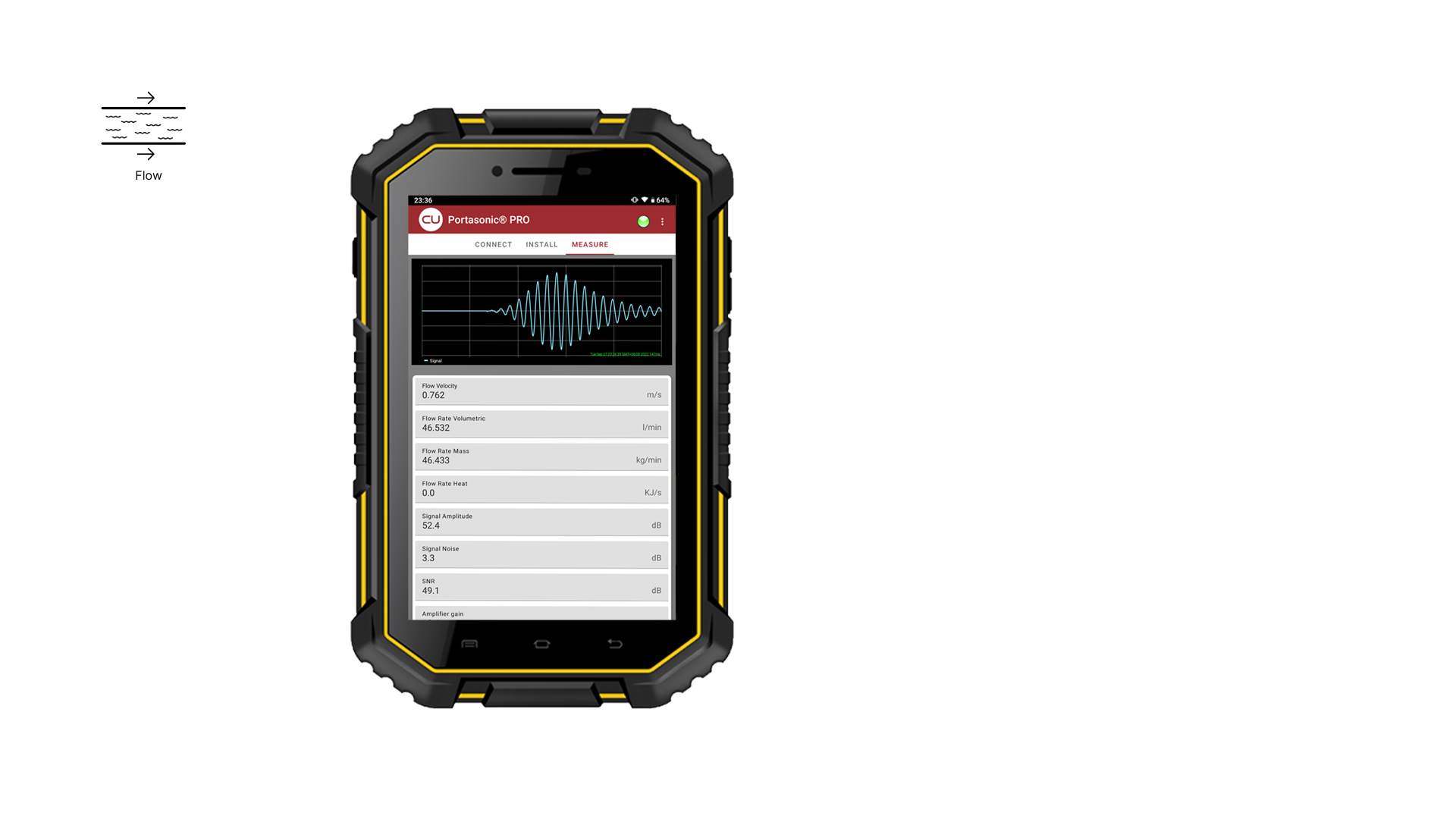

• Messen Sie Durchflussraten nicht-invasiv und berechnen Sie den Druck schnell und einfach über ein intuitives Touchscreen-Tablet
• Daten in Aufzeichnungen speichern und per USB oder E-Mail exportieren, um die Rückverfolgbarkeit zu gewährleisten
• Datensätze nach Datum oder nach Pipe filtern
• Berücksichtigt Temperatur und Materialrauhigkeit, um Ergebnisse mit höchstmöglicher Genauigkeit zu erzielen
• Bestimmen Sie, ob Ihre Pipeline unter einer sicheren Toleranzgrenze liegt
