984M.573114B

984M.573114b

Algemene beschrijving

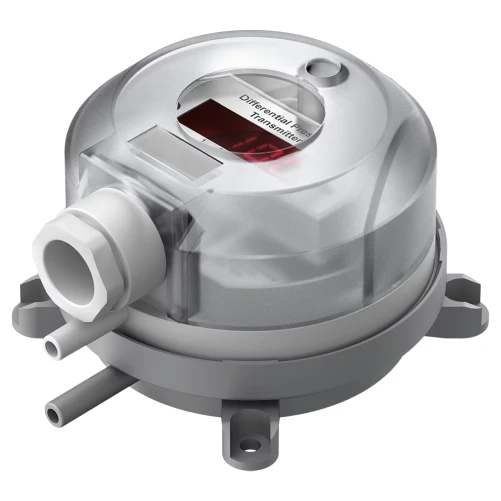

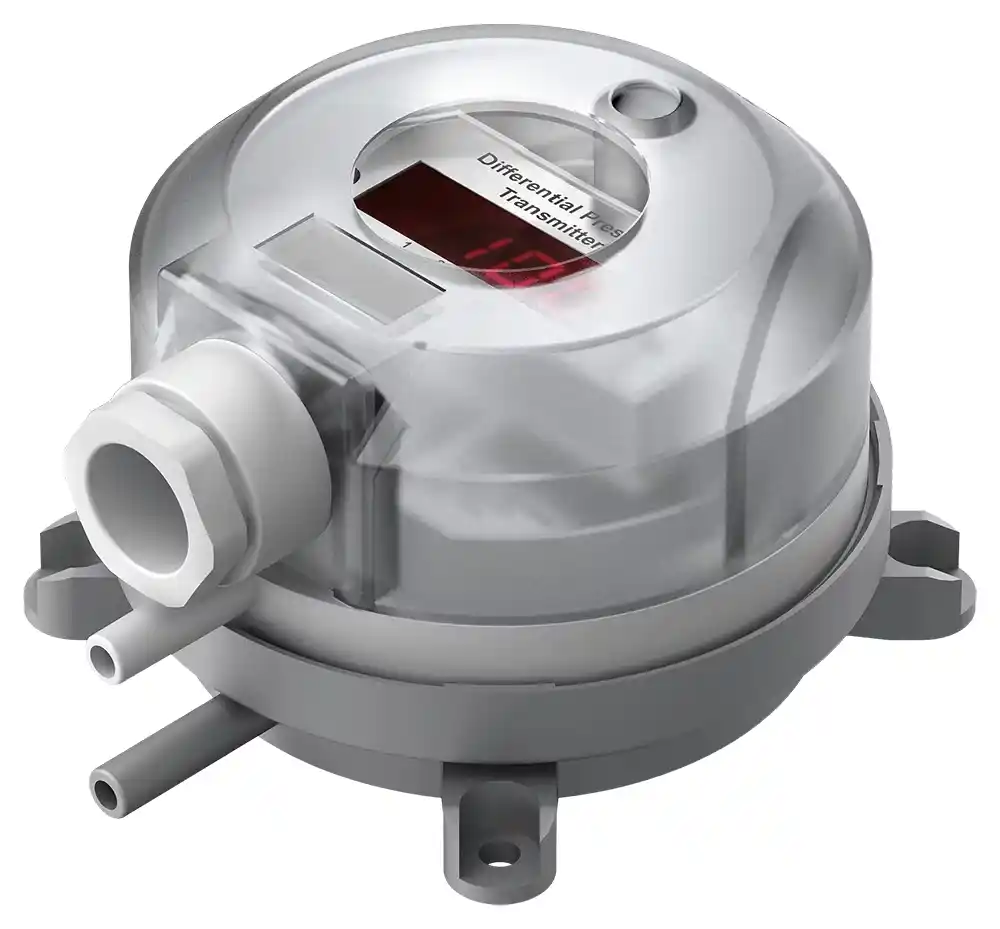

Druktransmitter het meten van verschildruk, overdruk en vacuüm met handmatige offset compensatie en 2 bereiken, 0…5 kPa (50 mbar) – 0…10 kPa (100 mbar), 0…10 V/ 4…20 mA, 3-draads en display | 984M.573114b
De verschildruktransmitters van de 984-serie zijn te gebruiken voor het meten van verschildruk, overdruk en vacuüm.

Verkrijgbaar in deze serie zijn:
984M serie – Drukverschiltransmitter met handmatige offset en 2 instelbare bereiken met of zonder display.
984A serie – Drukverschiltransmitter met automatische offset compensatie en 2 instelbare bereiken met of zonder display.
984Q serie – Drukverschiltransmitter met automatische offset compensatie en 8 instelbare bereiken met of zonder display

Ze zijn beschikbaar tot acht verschillende drukbereiken en twee uitgangssignalen, die gemakkelijk kunnen zijn te selecteren met een jumper of een draaikeuzeschakelaar.
De 5X31(0/1)4 versie kan op verzoek worden geconfigureerd op elk gewenst drukbereik met daarnaast een optioneel LED-display.

Anwendungen

Bewaking van gasvormig, niet-brandbaar en niet-agressieve media.
Mogelijke toepassingen daarvan zijn:

• Gebouwautomatisering en airconditioningsystemen
• Overdrukmeting in cleanrooms en laboratoria
• Meting van constante druk in VAV-toepassingen
• Dynamische filter- en ventilatorbewaking

Configureerbaar drukbereik 984M.573114b

Voor een optimale aanpassing aan de toepassing is de transmitter tussen verschillende drukbereiken om te schakelen. De fabrieksinstelling is het meest gevoelige bereik. Voor de serie 984M en 984A het minder gevoelige tweede bereik wordt eenvoudig geselecteerd: het verwijderen van een jumper. Voor de serie 984Q beschikbare acht bereiken zijn te selecteren met een draaikeuzeschakelaar.

Uitgangssignaal selectie:

Het uitgangssignaal van de 3-draads versie kan worden gewijzigd tussen: 0-10 Volt en 4-20 mA door een jumper te verwijderen. De series 984M is ook verkrijgbaar in een 2-draads versie met 4-20 mA uitgang signaal.

Configureerbare reactietijd

De responstijd van het uitgangssignaal is te configureren met een jumper. Als de jumper op zijn plaats zit, is de reactietijd traag (fabrieksinstelling), wat handig is voor het onderdrukken van korte druk pieken. Als de applicatie een snelle responstijd vereist moet de jumper worden verwijderd.

Eenvoudige offset-kalibratie

Het uitgangssignaal van de 984M-serie is nul te kalibreren door op de M push-knop te drukken in een drukloze toestand van de transmitter. De series 984A en 984Q voeren een geautomatiseerde offset compensatie uit.

Volumestroommeting (optioneel)

De vorm van het uitgangssignaal is om te schakelen van lineair naar vierkantswortel met behulp van een jumper om het volume te meten stromen via een verschildruk.

Schakeluitgang (optioneel, niet verkrijgbaar bij 2-draads)

Om een ​​schakelsignaal op een door de gebruiker gedefinieerd drukniveau te geven heeft de transmitter een instelbare transistorschakeluitgang (NPN NO) met een maximaal schakelvermogen van 30 VDC/100 mA.

Display (optioneel, niet verkrijgbaar bij 2-draads uitvoering

Naast het analoge uitgangssignaal is de drukwaarde uit te lezen op een rood LED-display in Pascal of andere drukeenheden.

Meetmethode:

De opnemer maakt gebruik van een Piëzo-resistieve druktransducer

Montagepositie:

Is eenvoudig in elke positie te monteren. De nul-offset kalibratie elimineert elke mogelijke positiefout.
