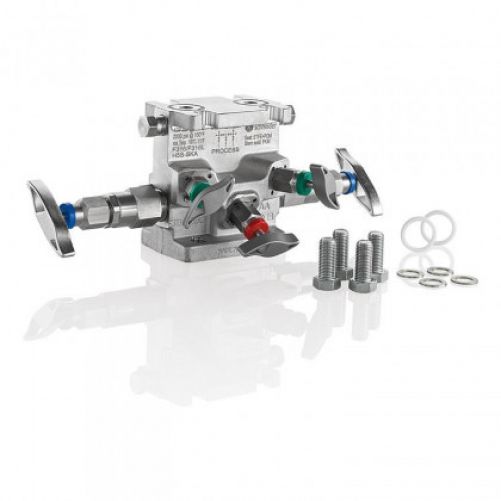

5-Ventil-Steuerblöcke der Typen H5S/H5L

Die weichdichtenden, direkt montierten 5-Ventilblöcke der Typen H5S/H5L von AS-Schneider werden prozessseitig an eine Blendenmessgerät-Stabilisierungsanschluss-(ggf. Abstandshalter / 2-Ventilblock)-Baugruppe und ausgangsseitig an einen Differenzdrucktransmitter bzw. eine Adapter-Transmitter-Baugruppe angeflanscht. Der Standard-Entlüftungsanschluss ist 1/4 NPT weiblich und wird mit einem montierten Bug Plug geliefert. Die Prüfanschlüsse 1/4 NPT innen sind standardmäßig mit einem Stopfen versehen. Für die Montage des Messumformers an den Verteiler werden Zubehörsätze inkl. Unterlegscheiben benötigt, da die Verteiler mit Langlöchern versehen sind.

Der Typ H5S wird für vertikale Installationen verwendet.

Der Typ H5L ist für horizontale Installationen geeignet.

Größe der Bohrung:

- Absperrventile - 3/8″ (9,5 mm) - Ausgleichs- und Entlüftungsventile
- 0,138″ (3,5 mm)

Die Verbindung zwischen Prozess und Instrument ist aufgrund des konischen Ventilsitzes der Absperrventile vollständig abbaubar.

Artikel-Nr.: H5S-SKB

H H-Style Verteiler - Flansch x Flansch
5 Anzahl Hauben: 5 S
Verteilerausführung: Gerade Ausführungen, Bohrung 3/8″ (9,5 mm)
–
S Werkstoff: 1.4401 / 1.4404 / 316 / 316L
K Spindeldichtung / Packung: O-Ring FKM
B Sitzmaterial: POM x POM
