Siphons für Messgeräte - U-Typen von Siphons

Manometer-Siphons von AS-Schneider werden eingesetzt, um das Druckmessgerät vor den Auswirkungen heißer Druckmedien wie Dampf zu schützen und die Auswirkungen schneller Druckstöße zu verringern. Der Siphon ermöglicht es, dass sich Kondensat bildet und im Inneren des Siphons gesammelt wird, wodurch verhindert wird, dass das heiße Medium (heiße Dämpfe, nicht nur Dampf) in direkten Kontakt mit dem Druckmessgerät kommt. Bei Verwendung geeigneter Füllflüssigkeiten dient er auch als Gefrierschutz.

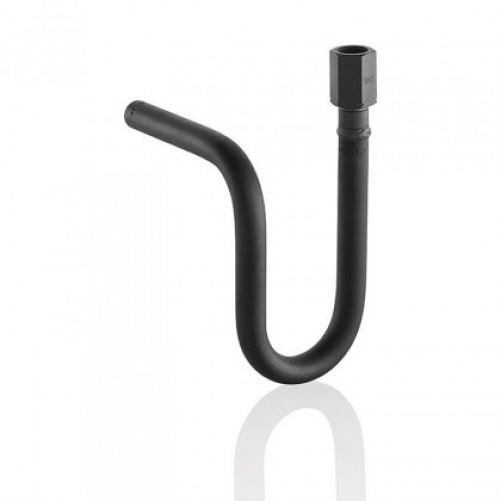

Der U-Typ Syphon wird normalerweise für horizontale Installationen verwendet.

Die Standard-Siphons sind nach DIN 16282 konstruiert, gefertigt und geprüft. Die Standard-Rohrdimension ist Ø 20 x 2,6 mm. 1/2″-Rohr (Ø 21,3 mm) ist ebenfalls erhältlich. AS-Schneider bietet auch sogenannte Commercial Style Syphons an. Diese Typen haben eine Standard-Rohrdimension von Ø 21,3 x 3,2 mm - mit Gewindeverbindungen anstelle von Schweißfittings.

Der maximal zulässige Betriebsdruck (PS) beträgt standardmäßig 160 bar (2.321 psi), hängt jedoch von der Wandstärke der verwendeten Rohre ab.

Gewicht	1 kg
Material	1.0345, 1.4571
Typen	1/2 NPT, 6 / 1/2 NPT, 6 / G 1/2, G 1/2, Ø 20 x 2
Referenzen	DIN 16282 Typen A, DIN 16282 Typen B, Rev. 11/1988, Oberflächenbehandlung: phosphatiert
Marke	AS-Schneider
