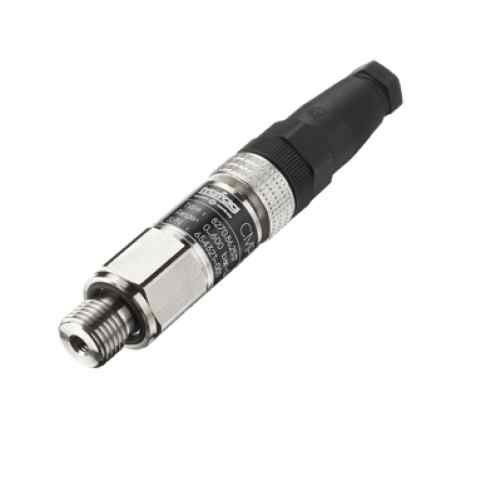

CANopen-trycktransmitter CMP-8271 CMP100.0M / 0...100.0 Bar

CANopen-minitrycktransmittern CMP är baserad på Trafags egen teknik med tunnfilm på stål som ger hög noggrannhet och långtidsstabilitet även i tuffa miljöer. Trafag AG har släppt trycktransmittern CMP 8271 som implementerar enhetsprofilen CiA 404 CANopen för mätutrustning. Sensorvarianter finns tillgängliga för relativa och absoluta tryckmätningar från 0,25 bar till 700 bar med en upplösning på 0,01 %. Det helsvetsade sensorsystemet utan ytterligare tätningar använder sig av mätprincipen tunnfilm på stål. Dess givna stöt- (upp till 100 g) och vibrationsbeständighet (upp till 50 g) och driftstemperatur på -40 °C till +125 °C gör att den lämpar sig för tuffa miljöer i krävande tillämpningar, t.ex. (mobil) hydraulik, motorkonstruktion, testbänkar osv.

Enheten har stöd för CAN-bitrate från 10 kbit/s till 1 Mbit/s med automatisk bitrate-detektering och 11-bitars och 29-bitars CAN-identifierare. Det finns möjlighet att spara parametrar för CANopen-kommunikation och tillämpningsparametrar samt flashuppdatering. Sändaren kan producera ett nödmeddelande. Den stöder också en självstartfunktion enligt CiA 302 CANopen-ramverket för ytterligare applikationslager. Genom de implementerade LSS-tjänsterna (layer setting services) enligt CiA 305 kan enhetens nod-ID och bithastighet konfigureras via CANopen-nätverket.

Enheten implementerar CiA 404 CANopen-enhetsprofilen för mätutrustning och regulatorer för slutna kretsar. Mät- och överföringsfrekvensen kan vara så hög som 1 kHz. Storleksjusterbara fysiska enheter som bar, Pa, psi, mmHg, mmWC, atm, at, °C, °F och K kan väljas. Fyra tryck- och fyra temperaturtrösklar kan definieras. Dessutom har en automatisk nollställningsfunktion införts. De två tillgängliga TPDO:erna (Transmit Process Data Objects) kan utlösas av en händelse eller en timer och överföras cykliskt. Den implementerade SDO-servern gör det möjligt att läsa/skriva enhetens CANopen-objektordboksparametrar. Tillverkaren levererar även CMP 8270 specifikt för mätområden upp till 600 bar.

Alternativ:

Vikt	1 kg
Varumärke	Trafag
Tryckområde (Bar)	0 ... 2.5, 0 ... 4, 0 ... 6, 0 ... 10, 0 ... 16, 0 ... 25, 0 ... 40, 0 ... 100, 0 ... 250, 0 ... 400
Utgång	CANopen-busprotokoll, förjustering Node ID = 1, byggnadsfrekvens = 20 kbps
Noggrannhet @25°c typ.	± 0.5
Processanslutning	G1/4" BSP externt
Elektrisk anslutning	M12x1, 5-polig
