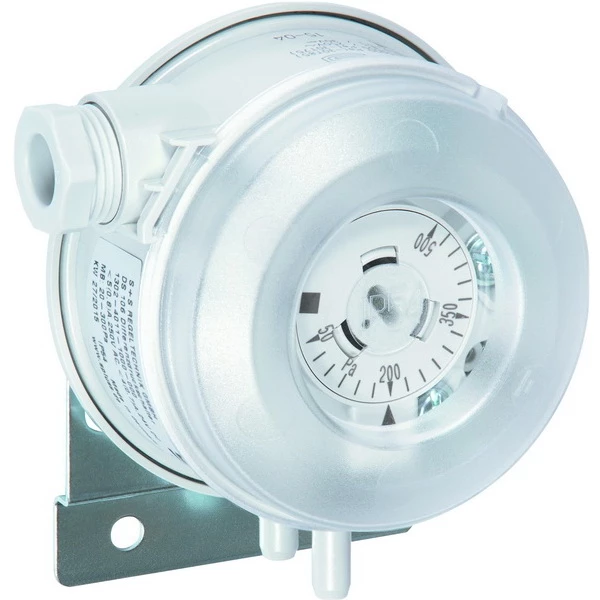

DS-106 A 50...500Pa Διαφορικός διακόπτης πίεσης για αέρα με σετ σωλήνων ASD-06

Ο μηχανικός διακόπτης διαφορικής πίεσης PREMASREG~ DS1 / ελεγκτής διαφορικής πίεσης με μεταλλικό βραχίονα στήριξης είναι κατάλληλος για την παρακολούθηση υπερ-, υπο- και διαφορικών πιέσεων αέρα, αερίων μη επιθετικών, μη εύφλεκτων μέσων σε αεραγωγούς, συσκευές αερισμού και εξαερισμού. Για την παρακολούθηση της ροής σε ηλεκτρικά θερμαντικά στοιχεία, καθώς και για την ανίχνευση θραύσης κορδονιών, την παρακολούθηση φίλτρων και την προστασία από σφάλματα πίεσης αέρα, για την παρακολούθηση ανεμιστήρων, ρυθμιστών αέρα ή ως ελεγκτής οριακών τιμών. Η ρύθμιση των σημείων μεταγωγής γίνεται με την εσωτερική κλίμακα ρύθμισης. Οι διακόπτες είναι εργοστασιακά ρυθμισμένοι. Ο διακόπτης διαφορικής πίεσης PREMASREG~ DS1 περιλαμβάνει σετ σύνδεσης ASD-06 (σωλήνας σύνδεσης 2 m, δύο θηλές σύνδεσης, βίδες).

Μέγιστη πίεση	5000 Pa (50 mbar)
Εύρος πίεσης	υψηλή ακρίβεια ρύθμισης λόγω της ατομικής κλίμακας που χαράσσεται με λέιζερ για κάθε διακόπτη
Εύρος πίεσης (ρυθμιζόμενο)	50... 500 Pa (0,5...5,0 mbar)
Ικανότητα μεταγωγής (φορτίο επαφής)	5 (0,8) A, 250 V AC 4 (0,7) A, 30 V DC
Επικοινωνία	μονοπολική επαφή εναλλαγής χωρίς δυναμικό, επαφή πολλαπλών στρώσεων, επιχρυσωμένη (συμβατή με DDC)
Θερμοκρασία μέσου	-30 ...+85 °C
Διαφορά λειτουργίας περίπου.	0,2 mbar ± 15 %
Σύνδεση πίεσης	P1 (+) για υψηλότερη πίεση P2 (-) για χαμηλότερη πίεση Ø 6,2 mm (θηλές)
Στέγαση	βάση: υλικό PC (10 % GF), χρώμα ανοιχτό γκρι (παρόμοιο με το RAL 7035), καπάκι με κούμπωμα: υλικό PC, διαφανές, στυπιοθλίπτης καλωδίων PG 11 με ανακούφιση τάσης
Μεμβράνη	σιλικόνη, LSR (Liquid Silicon Rubber, μετριάζεται στους +200 °C, δεν εκπνέει, δεν περιέχει LABS, καμία εκπομπή ουσιών που αναστέλλουν την πρόσφυση βερνικιών), μακροχρόνια σταθερότητα των σημείων μεταγωγής λόγω μεμβρανών με τραπεζοειδή σφαιρίδια
Υγρασία	< 90 % r. H., αέρας χωρίς καθίζηση
Τοποθέτηση	με μεταλλική γωνία DS 1 - MW- Z (περιλαμβάνεται στο πεδίο εφαρμογής της παράδοσης) (για άλλα προαιρετικά σχήματα) Συνιστώμενη θέση τοποθέτησης: κάθετη (συνδέσεις πίεσης προς τα κάτω) - εργοστασιακή ρύθμιση, οριζόντια (καπάκι πάνω/κάτω)
Κατηγορία προστασίας	II (σύμφωνα με το EN 60 730)
Τύπος προστασίας	IP 54 με άνω κάλυμμα (σύμφωνα με το EN 60529)
Πρότυπα	Συμμόρφωση CE, Οδηγία χαμηλής τάσης 2014/35/ΕΕ
Δοκιμές	DVGW (σύμφωνα με το DIN 1854), VDE 0630, EN 61058, οδηγία για τις συσκευές αερίου 2009/142/ΕΕ, CE 0085 A P 0918
Λειτουργία	Η επαφή 1 - 2 διακόπτεται όταν η πίεση/διαφορική πίεση ανεβαίνει στην προκαθορισμένη τιμή. Η επαφή 1 - 3 κλείνει όταν η πίεση/διαφορική πίεση και μπορεί να χρησιμοποιηθεί ως επαφή σήματος.

Βάρος	1 kg
Μάρκα	S+S Regeltechnik
