Σφαιρικές βαλβίδες χαμηλής πίεσης

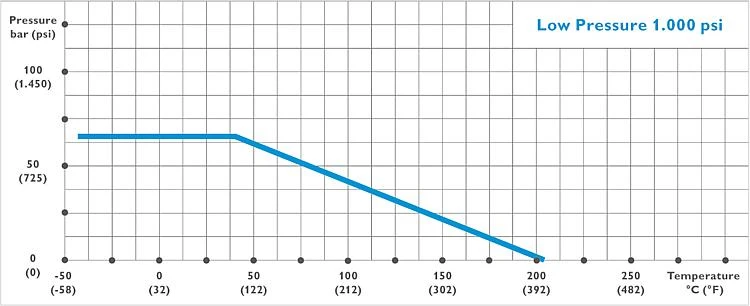

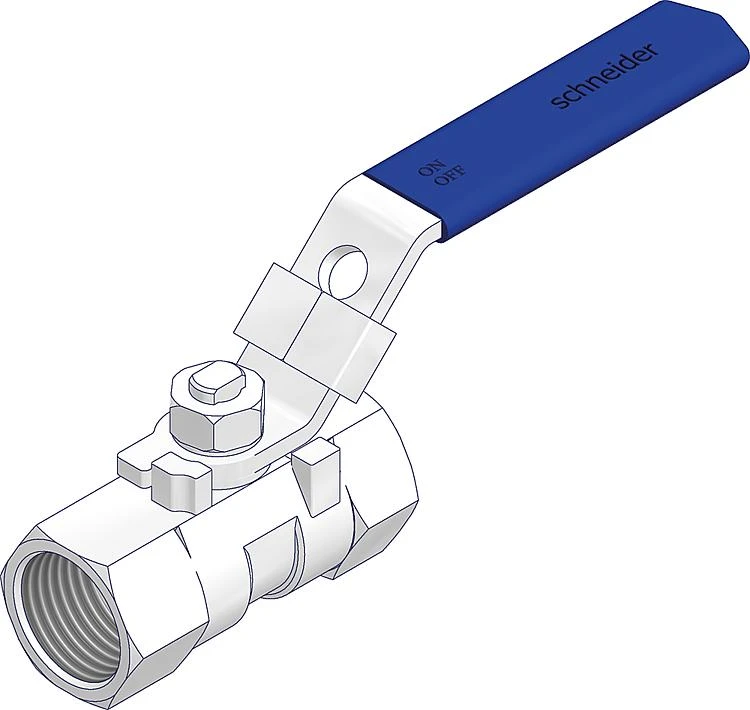

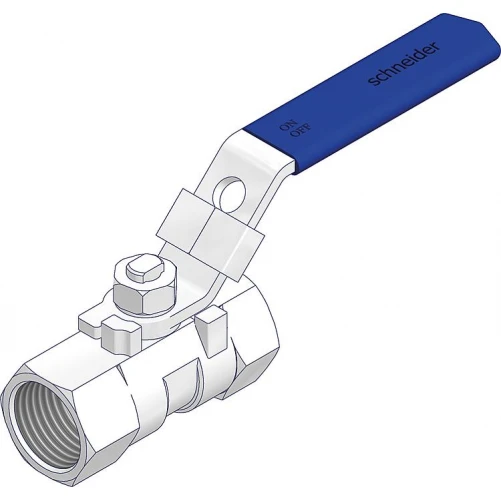

AS-Schneider Χαμηλή πίεση Βαλβίδες μπάλας έχουν σχεδιαστεί για μέγιστη επιτρεπόμενη πίεση λειτουργίας (PS) 69 bar (1.000 psi). Το σώμα της βαλβίδας είναι μονοκόμματο. Οι σφαιρικές βαλβίδες διατίθενται με θηλυκό σπείρωμα NPT (βλέπε παρακάτω σχέδιο και πίνακα). Οι σφαιρικές βαλβίδες 1/4 NPT και 1/2 NPT διατίθενται επίσης με λαβή πεταλούδας.
Διατίθενται συνδέσεις, υλικά και περαιτέρω επιλογές.
Μέγεθος D | Τύπος λαβής | d | D1 | W | F (Hex) | L | H | Αριθμός εξαρτήματος | ||||||
mm | ίντσα | mm | ίντσα | mm | ίντσα | mm | ίντσα | mm | ίντσα | mm | ίντσα | |||
1/4 NPT | Κλειδώσιμη λαβή | 5.0 | 0.20 | 66 | 2.60 | 17 | 0.67 | 39 | 1.54 | 31 | 1.22 | 520519 | ||
Λαβή πεταλούδας | 51.0 | 2.00 | 30 | 1.18 | 520731 | |||||||||
3/8 NPT | Κλειδώσιμη λαβή | 7.0 | 0.28 | 76 | 3.00 | 21 | 0.83 | 44 | 1.73 | 35 | 1.38 | 521561 | ||
1/2 NPT | Κλειδώσιμη λαβή | 9.2 | 0.36 | 96 | 3.78 | 25 | 0.98 | 56 | 2.20 | 43 | 1.69 | 520594 | ||
Λαβή πεταλούδας | 56.6 | 2.22 | 34 | 1.34 | 520730 | |||||||||
3/4 NPT | Κλειδώσιμη λαβή | 12.5 | 0.49 | 96 | 3.78 | 32 | 1.26 | 59 | 2.32 | 46 | 1.81 | 522008 | ||
1 NPT | 16.0 | 0.63 | 110 | 4.33 | 38 | 1.50 | 71 | 2.80 | 50 | 1.97 | 522135 |
